Свойства документа - Позиции

На уровне документа можно задать параметры черчения для позиций. Можно изменить эти настройки в окне PropertyManager.

Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку Параметры (панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите Примечания > Позиции.

Общий чертежный стандарт


Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт позиций

Стандарт базовых позиций
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • ГБ

Стиль выноски


Стиль выноски Выберите: стиль.
Толщина выноски Выберите: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Стиль рамки


Стиль рамки Устанавливает стиль формы, окружающей текст.
Толщина рамки Выберите: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Текст


Шрифт

Нажмите, чтобы изменить шрифт.

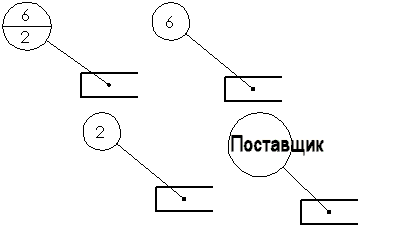

Верхняя Для верхней части позиции Разделительная окружность или для позиций остальных типов выберите значения следующих параметров:
  • Текст
  • Позиция
  • Количество
  • Настройки пользователя
Параметр Верхний применяется к единичной позиции или позиции одна на другой.
Нижняя Для нижней части позиции Разделительная окружность выберите значения следующих параметров:
  • Текст
  • Позиция
  • Количество
  • Настройки пользователя

Отображение выноски


Отображение выноски Выберите из:

  • Прямая
  • Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
    • Использовать длину выноски документа. Берет длину выноски в настройках страницы Примечания.
    • Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.

Слой


Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.

Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).

Одна позиция

Стиль Выберите значение Нет, чтобы текст позиции отображался без рамки, или выберите форму позиции. По умолчанию используется Круглая.
Скругленный Треугольный
Шестиугольник Рамка
Ромб Пятиугольник
Разделительная окружность Флаг - Пятиугольный
Флаг - Треугольник Подчеркнутый
Квадратный Квадрат/окружность
Проверить Нет
Размер Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).

Группа позиций

Стиль Выберите форму позиции.
Размер

Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).

Компоновка авто-позиций

Выберите компоновку:
  • Квадратный
  • Нижний
  • Слева
  • Скругленный
  • Сверху
  • Справа
Квадратная компоновка
