Свойства документа - Спецификация

На уровне документа можно задать параметры черчения для спецификаций.

Чтобы открыть эту страницу, откройте чертеж или спецификацию сборки, нажмите кнопку Параметры (панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите Таблицы > Спецификация.

Общий чертежный стандарт


Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Граница


Граница рамки Устанавливает тип и толщину рамки.

Граница сетки

Текст


Шрифт

Нажмите, чтобы изменить шрифт.


Отображение нулевого количества

Пунктиром I Выберите параметр отображения для столбца Количество на случай, если компонент сборки отсутствует в конфигурации.
Ноль
Пустой

Отсутствующий компонент

Сохранить строку для отсутствующего компонента Выберите для отображения списка компонентов, отсутствующих в конфигурации.

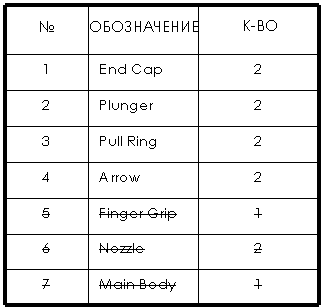

Выберите параметр Отобразить с зачеркнутым текстом, чтобы отсутствующий компонент в перечне был зачеркнут.

Слой


Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.

Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).

Параметры

Нули в начале
Стандарт Нули в начале ставятся в соответствии с общим чертежным стандартом.
Отобразить Нули перед запятой отображаются.
Удалить Нули в начале не отображаются.
Незначащие нули
Авто Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO.
Стандарт Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994.
Отобразить Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для единиц измерения.
Удалить Незначащие нули не отображаются.
Не добавлять "К-ВО" после имени конфигурации Выберите, чтобы исключить слово К-ВО из столбца конфигурации.
Этот параметр требуется выбрать до вставки спецификации. Если выбрать этот параметр после вставки спецификации, параметр никак не повлияет на результаты.
Не копировать столбец КОЛ с шаблона Выберите, чтобы для заголовка столбца количества использовать имя конфигурации, к которому добавлена строка /К-ВО.
Ограничить спецификации с верхним уровнем на одну конфигурацию Выберите, чтобы ограничить спецификации верхнего уровня одной конфигурацией. При изменении конфигурации в спецификации метка столбца количества не изменится.
Автоматическое обновление спецификации Выберите этот параметр, чтобы спецификация обновлялась при добавлении или удалении компонентов в связанной сборке.
