Доступ к элементам в многотельных деталях

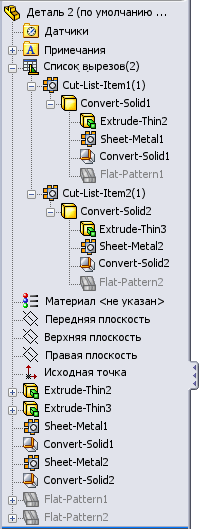

Элементы, входящие в состав многотельной детали из листового металла, можно просмотреть в главном дереве конструирования FeatureManager или в списке вырезов, расположенном в верхней части дерева. Элементы отображаются в обоих этих местах.

Элементы, которые добавляются для создания многотельной детали, отображаются в списке вырезов по отдельности, а в главном дереве элементов они отображаются как новые элементы.

Например, если при создании многотельной детали с помощью параметра Преобразовать в листовой металл добавляются тела из листового металла, в дерево элементов по мере их создания добавляются элементы "Преобразовать – твердое тело", а в список вырезов добавляются изображения тел.


Характеристики списка вырезов:


  • Каждое тело имеет собственное описание.

    Для именования тела используется имя элемента, который был добавлен к телу последним.

  • Чтобы получить доступ к элементам тела и выполнить их редактирование, следует раскрыть изображение тела.

    Несмотря на то, что невозможно развернуть элемент и просмотреть его эскиз, этот эскиз можно отредактировать, нажав правой кнопкой мыши элемент и выбрав параметр Редактировать эскиз .

  • В контекстном меню каждого тела можно задать определение материала, а также изолировать выбранное тело или сделать его плоским.
  • В нижней части списка элементов для тела отобразится плоский массив.

Характеристики главного дерева элементов:


  • Все элементы, которые использовались для создания многотельной детали, представлены в том порядке, в каком они создавались.
  • Элементы для редактирования можно выбирать в главном дереве элементов или в списке вырезов.
  • В нижней части дерева конструирования FeatureManager для каждого тела многотельной детали отображается свой плоский массив.
  • Если для добавления тел в деталь используется параметр Вставить деталь, то кроме отображения изображений тел, добавляемых в список вырезов, для каждого тела в главном дереве элементов создается свой узел.
