Объединение свойств в уравнениях таблицы

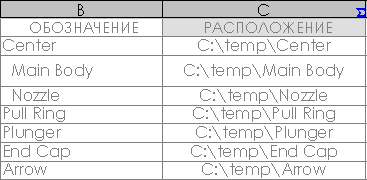

Можно объединять свойства в уравнениях таблицы. В данном примере отобразите месторасположение файла компонента в спецификации путем объединения свойств SW-Имя папки и SW-Имя файла.

  1. Добавьте новый столбец в таблицу и назовите его.

  2. В таблице выберите ячейку или заголовок столбца и в параметре Тип столбца выберите Уравнение.

  3. Выберите инструмент Уравнение .

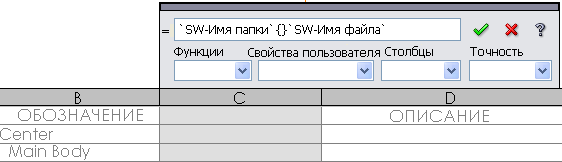

  4. В диалоговом окне выберите Настроенные пользователем свойства и SW-Имя папки.

  5. В поле Точность выберите Общий формат, что добавляет набор фигурных скобок - {}.

    Необходимо использовать общее значение точности для соединения двух настроенных пользователем свойств.

  6. В поле Настроенные пользователем свойства выберите SW-Имя файла и нажмите на .

    Можно нажать на значок уравнения в правом верхнем углу столбца для редактирования уравнения.
