Таблицы блоков заголовков

Для деталей и сборок можно создать таблицы блока заголовка и связать информацию, представленную в данных таблицах, со свойствами отдельной определенной конфигурации документа.

Способ работы с таблицами блока заголовка аналогичен способу работы с таблицами в чертежах. Как и при работе с другими таблицами SolidWorks, для таблиц блока заголовка можно настроить шаблоны и сохранить их для дальнейшего использования.

  1. В окне детали или сборки нажмите Таблица блока заголовка (панель инструментов «Таблица») или нажмите Вставка > Таблица > Таблица блока заголовков .
  2. В окне PropertyManager выполните одно из следующих действий.
    • Чтобы использовать шаблон для создания таблицы блока заголовка, в разделе Шаблон таблицы нажмите Открыть шаблон таблицы блока заголовка , в диалоговом окне выберите шаблон и нажмите Открыть.
    • Чтобы создать таблицу блока заголовка без использования шаблона, в разделе Размер таблицы блока заголовка задайте для таблицы число столбцов и строк.
  3. При создании таблицы блока заголовка без использования шаблона в разделе Граница выполните одно из следующих действий.
    • Нажмите Использовать настройки документа, чтобы использовать настройки границ, которые хранятся в настройках детали или сборки.
    • Отмените выбор параметра Использовать настройки документа и задайте толщину линии для параметров Граница рамки и Граница сетки .
  4. Нажмите .
  5. Разместите таблицу в графической области путем перетаскивания и нажатия.

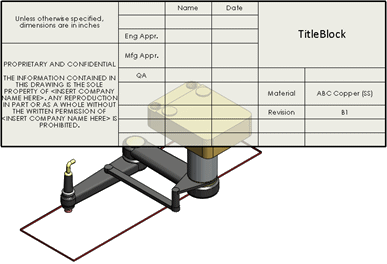

    Таблица блока заголовка будет полупрозрачной, чтобы можно было просмотреть модель.

  6. Чтобы задать пропорциональные размеры таблицы, выполните следующие действия.
    1. Переместите курсор мыши в верхний левый угол и нажмите .
    2. В разделе Масштабирование таблицы блока заголовка окна PropertyManager измените размер таблицы с помощью счетчика.

      Можно также изменить границы.

    3. Нажмите .

    Можно также изменить размер таблицы в графической области путем перетаскивания угла таблицы. Однако при этом размер шрифта не будет изменяться пропорционально размеру таблицы.

  7. Отредактируйте таблицу, используя панели инструментов ячеек, строк и столбцов таблицы, которые отобразятся при нажатии в ячейке.

    См. раздел Панели инструментов ячейки таблицы, строки или столбца.

  8. Нажмите правой кнопкой мыши в таблице, чтобы отобразить меню, с помощью которого можно выполнить следующие действия.
    • Добавить и изменить столбцы и строки
    • Сохранить таблицу как шаблон
    • Открыть таблицу в отдельном окне
    • Распечатать таблицу блока заголовка и модель
      Чтобы распечатать только данную таблицу, ее следует открыть в отдельном окне и выполнить печать.
