Exemple de conversion 2D en 3D

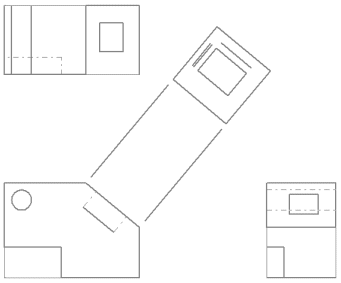

La mise en plan originale est importée dans un document de pièce sous le nom Esquisse1.

Les entités d'esquisse dans le coin inférieur gauche deviennent la vue de face.

Le coin supérieur gauche devient la vue de dessus.

Le coin inférieur droit devient la vue de droite.

Le coin supérieur droit est une vue auxiliaire.

La vue de face est dans le coin inférieur droit. Les vues du dessus, de droite et auxiliaire sont pliées perpendiculairement à la vue de face.
Une vue isométrique montre l'orientation des esquisses.

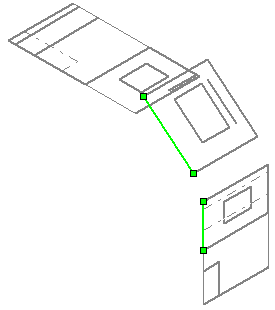

Alignez les arêtes de gauche des esquisses auxiliaire et de dessus, puis des esquisses de droite et auxiliaire.

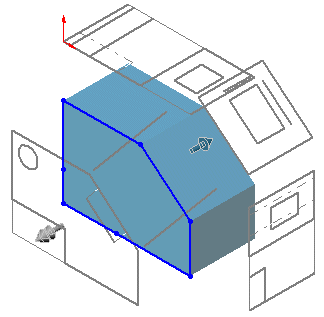

Extrudez la fonction de base.
Effectuez un enlèvement de matière ou extrudez d'autres fonctions. Dans cet exemple, un perçage rond, un perçage rectangulaire et une encoche rectangulaire sont créés pour compléter la pièce.
