Rozkład obciążenia łożyska

Program rozkłada zastosowane obciążenie łożyska promieniowo i niejednorodnie wzdłuż przekroju poprzecznego ściany cylindrycznej lub krawędzi skorupy.

Zmienność sinusoidalna

Rysunek ukazuje przekrój poprzeczny ściany cylindrycznej lub krawędzi skorupy, zależnie od dokonanego wyboru. Szczegółowe informacje o sposobie definiowania półprzestrzeni zawiera temat Obciążenia łożyska.

Zastosujmy obciążenie przedstawione jako F. Program przenosi to obciążenie do każdego węzła wzdłuż obwodu wybranych krawędzi lub przekroju poprzecznego wybranych ścian jako Fo sinΘ. The figure shows the x and y component of the transferred load by red and green arrows, respectively. The value of Fo is determined by the force equilibrium.

n jest liczbą węzłów wzdłuż obwodu.

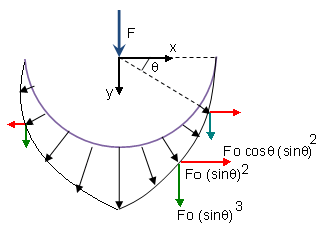

Rozkład paraboliczny

W przypadku rozkładu parabolicznego obciążenie jest przenoszone do każdego węzła wzdłuż obwodu jako Fo (1-x2), co redukuje się do Fo sin2Θ.

Wartość Fo jest oparta o wymóg równowagi sił.

Tutaj n jest liczbą węzłów wzdłuż obwodu.

W powyższych przykładach, poziomy komponent sił ukazany jako czerwone strzałki jest zrównoważony ze względu na symetryczny wybór elementów. Najlepszą praktyką jest sprawdzenie, czy siatka jest również symetryczna.

Dodatkowe siły zastosowane dla niesymetrycznych elementów

Dodatkowa siła jest stosowana gdy wybrano ściany lub krawędzie niesymetryczne względem określonego kierunku siły łożyska. Komunikat alarmuje użytkownika, gdy dodatkowa siła przekracza 5% zastosowanej siły łożyska.

W poniższym przykładzie wybrany element nie jest symetryczny względem określonego kierunku obciążenia łożyska. Wyraźnie widać, że komponenty poziome przenoszonego obciążenia P wzdłuż obwodu nie sumują się do zera.

Dodatkowe niezrównoważone obciążenie jest obliczane przy użyciu następującego równania:

U.F. oznacza niezrównoważoną siłę.

Dla sinusoidalnego rozkładu obciążenia:

Px = P cosΘ = Fo sinΘ cosΘ

Dla parabolicznego rozkładu obciążenia:

Px = P cosΘ = Fo sin2Θ cosΘ

Procent niezrównoważonego obciążenia jest obliczany jako U.F./F) x 100.

Generalnie udoskonalenie siatki oraz lokalizacja węzła wpływa na obliczenie niezrównoważonej siły ze względu na zmienność Px wzdłuż obwodu.
