К сборкам можно добавлять упрощенные сварные швы. Упрощенные сварные швы обеспечивают простое представление сварных швов.
В предыдущих версиях программного обеспечения SolidWorks сварные швы необходимо было добавлять как компоненты сборки. Этот способ больше не используется. Однако вы по-прежнему можете редактировать существующие компоненты сварных швов.
Для добавления сварного шва в сборку выполните одно из следующих действий:
-
Нажмите Элементы сборки
(вкладка Сборка в окне CommandManager) и выберите Сварной шов
.
- Выберите .
- Нажмите Сварной шов (панель инструментов "Сварные детали").
Для получения дополнительной информации о сварных швах см. раздел Сварные швы.
Для получения информации о таблицах сварных швов в чертежах см. раздел Таблицы сварных швов.
Специальная информация о сварных швах в сборках:
- Сварной шов может соединять только два компонента (не более двух). Например, чтобы приварить брусок к двум пластинам в этой сборке, необходимо добавить два шва.
| Первый сварной шов: |
Второй сварной шов: |
 |
 |
-

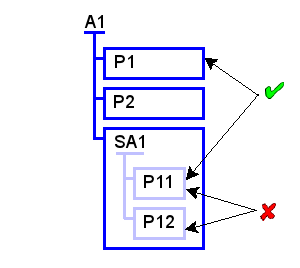

Сварные швы можно добавлять только между компонентами верхнего уровня (деталями или узлами сборки). Пример: сборка состоит из двух компонентов, P1 и P2, и узла сборки SA1. Узел сборки состоит из двух компонентов, P11 и P12.
- Сварной шов можно добавить между компонентами P1 и P11, поскольку он добавляется между деталью и узлом сборки верхнего уровня.
- Нельзя добавлять сварной шов между компонентами P11 и P22, поскольку эти компоненты относятся к одному узлу сборки. Для добавления сварного шва откройте документ узла сборки.
-
Сварные швы можно добавлять между легковесными компонентами. Сварные швы, как обычно, отобразятся в графической области и в Папке сварных швов
в дереве конструирования FeatureManager. Если узел сборки легковесный, сварные швы внутри него не отображаются в графической области или дереве конструирования FeatureManager.
