ScanTo3D - přehled

Pomocí ScanTo3D funkce v programu SolidWorks můžete otevřít naskenované údaje z jakéhokoliv skeneru (soubory sítě nebo mraku bodů) nebo údaje křivek z matematického softwaru, připravit tato data a potom je převést na plošný nebo objemový model.

Nová naskenovaná data můžete otevřít jako nový dokument dílu, nebo je importovat do stávajícího aktivního dokumentu dílu. Klepněte na Možnosti v dialogu Otevřít a nastavte možnosti.
ScanTo3D výrazně snižuje požadovaný čas na vytvoření komplexních 3D modelů na základě nedigitálních dat. Uživatelé mohou ScanTo3D funkci využít k mnoha účelům:
  • Návrháři ve zdravotnictví mohou vytvořit anatomické objekty pro referenci.
    Příklad objemového tělesa vytvořeného na základě naskenovaných dat ruky pomocí funkce Automatické modelování v Průvodci plošným modelováním.
  • Návrháři spotřebního zboží mohou rychle vytvořit prezentaci zboží vytvořených z hlíny, pěnové hmoty, atd.
  • Návrháři ve strojírenství mohou rychle vytvořit reference na OEM díly.
Aplikace ScanTo3D je dostupná pouze v sadě SolidWorks Premium. Aktivujte ScanTo3D klepnutím na Nástroje > Doplňkové moduly a zvolením možnosti ScanTo3D.
Pokud máte skener NextEngine, klepněte na NextEngine ScanTool_NextEngine_Scan_ScanTo3D.gif (panel nástrojů ScanTo3D) nebo na Nástroje > ScanTo3D > NextEngine Scan a spusťte skenování NextEngine.

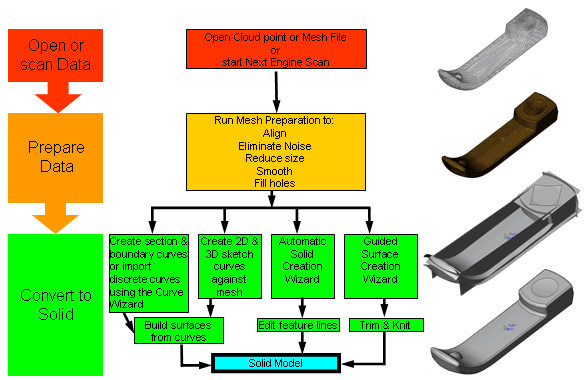

Přehled procesu ScanTo3D
