DimXpert pro díly

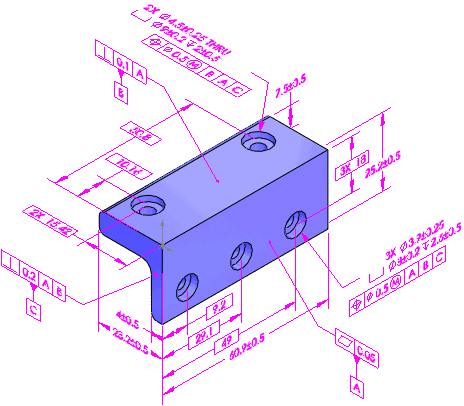

DimXpert pro díly je sada nástrojů, která slouží k aplikování kót a tolerancí na díly podle požadavků normy ASME Y14.41-2003 a ISO 16792:2006. Následně můžete použít tolerance s nástrojem TolAnalyst k provedení analýzy sestavení na sestavách, nebo s návazným systémem CAM, jinými analýzami tolerance či metrologickými aplikacemi.

Nastavte Normu kótování na ANSI (ASME) nebo ISO v nabídce Nástroje, > Možnosti > , Vlastnosti dokumentu > , Norma skicování.


Prvky

Prvky DimXpert znamenají prvky průmyslové výroby. Např. v oboru CAD se vytváří prvek „skořepina“, který odpovídá prvku „kapsa“ v oboru průmyslové výroby.

Podporované prvky průmyslové výroby:

  • Přidání
  • Zkosení
  • Kužel
  • Válec
  • Typy nespojitých prvků
  • Zaoblení
  • Díra s válcovým zahloubením
  • Díra s kuželovým zahloubením
  • Jednoduchá díra
  • Protínající kružnice
  • Protínající čára
  • Protínající rovina
  • Průsečík
  • Vrub
  • Rovina
  • Kapsa
  • Slot
  • Plošné
  • šířka.
  • Koule
