Ohyby vytvořené spojením profilů používají dvě skici otevřeného profilu, které jsou spojené spojením těchto profilů. Prvek Základní plech se nepoužívá společně s prvkem Ohyby vytvořené spojením profilů.
|
|

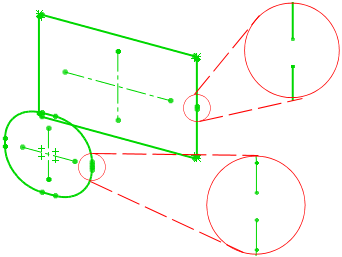

| Začněte dvěma skicami s otevřeným profilem. |
Použijte Plechové spojení profilů k vytvoření prvku těla. |
|
| Plechové spojení profilů je hotové. |
Charakteristiky ohybů vytvořených spojením profilů:
- Nelze je zrcadlit.
- Vyžaduje dvě skici, které obsahují:
- Otevřené profily bez ostrých hran.
- Zarovnané otevřené profily, aby bylo možné zajistit přesné vytvoření rozvinutého pole.
- Úseky profilu v každé skici jsou stejného typu.
Není nutné, aby obě skici byly na rovnoběžných rovinách. Čáry ohybu se však v rozvinutém tvaru zobrazí pouze v případě, že obě skici jsou na rovnoběžných rovinách. Čáry ohybu jsou platné a relevantní pro geometrii plechových spojení profilů, které jsou vyráběny metodou postupně ohýbajícího lisu.
- K-faktor se vztahuje na rozvinuté tvary plechových spojení profilů pouze tehdy, pokud jsou plechová spojení profilů vytvořena ze skic splňujících následující podmínky:
- Roviny obou skic jsou rovnoběžné.
- Skici mají stejný počet lineárních a nelineárních úseků.
- Pro všechny lineární úseky skici v první skice musí existovat odpovídající paralelní úsek skici ve druhé skice.
- Pro všechny nelineární úseky skici v první skice musí existovat odpovídající nelineární úsek skici ve druhé skice, jejíž koncová tečna musí být ve stejném směru, jako nelineární úsek první skici.

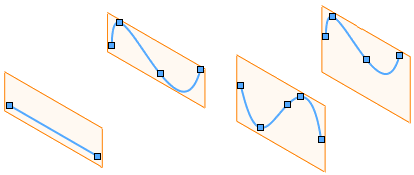

Platné skici s aplikovaným K-faktorem:

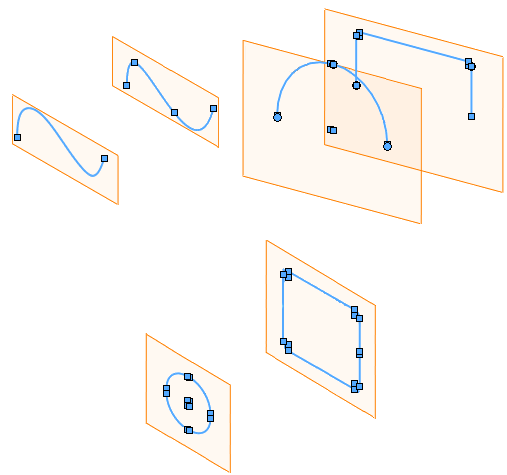

Neplatné skici bez aplikovaného K-faktoru:
