Když provádíte studii tolerancí pomocí nástroje TolAnalyst, bude nyní tento nástroj brát v úvahu kóty a tolerance, které použijete na vytvořené prvky pomocí DimXperta pro díly, a jejich vliv na další prvky v řetězu tolerancí.
Ovlivněné vytvořené prvky:
-
Průsečíky
- Protínající čáry

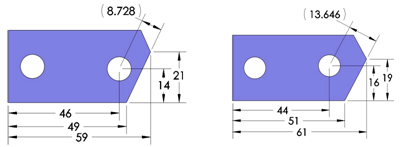

Příklad protínajících čar
Pomocí nástroje TolAnalyst si můžete vytvořit studii, která bude zjišťovat sestavení tolerancí pro rozměr definovaný od roviny na pravé straně po díru vpravo, znázorněný referenční kótou 11.18. Umístění roviny je řízeno dvěma vytvořenými prvky - protínajícími čarami, znázorněnými červenou kružnicí.
Studie TolAnalyst bvere v úvahu kóty a tolerance aplikované na vytvořené prvky a díry.
Hodnoty 20, 50 a 60 se změní.
|
