Uso de Convertir entidades

Para convertir una entidad:

  1. En un croquis abierto, haga clic en una arista, bucle, cara, curva, contorno de croquis externo, conjunto de aristas o conjunto de curvas del modelo.

    También puede hacer clic en una entidad después de hacer clic en la herramienta Convertir entidades Tool_Convert_Entities_Sketch.gif.
    Ejemplos:

    Seleccione una cara para convertir las aristas de la cara.



    Seleccione una cara, luego presione Ctrl y seleccione un borde de un bucle. El software selecciona únicamente el bucle.

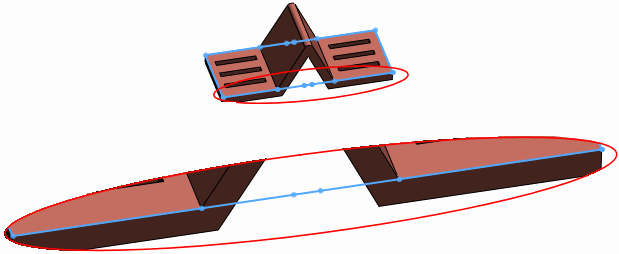

    Seleccione caras contiguas para conseguir un perfil completo de las caras. Los segmentos de línea se corresponden con cada cara.

  2. Haga clic en Convertir entidades Tool_Convert_Entities_Sketch.gif (barra de herramientas Croquis) o en Herramientas > Herramientas de croquizar > Convertir entidades.

    Se crean las siguientes relaciones:

    En arista sketch_relation_On_Edge.gif Se crea entre la nueva curva de croquis y la entidad, lo que provoca la actualización de la curva si la entidad cambia.
    Fijo Se crea de manera interna en los puntos finales de la entidad de croquis para que el croquis pueda permanecer en un estado "completamente definido". Esta relación interna no se visualiza cuando se utiliza Visualizar/eliminar relaciones. Elimine la relación Fija arrastrando los puntos finales.
    Si está creando un componente o una operación en el contexto de un ensamblaje y está seleccionada la opción No crear referencias externas al modelo en Herramientas > Opciones > Referencias externas , entonces las relaciones de croquis descritas anteriormente no se crean. Consulte Controlar la creación de referencias externas.

  3. En el PropertyManager, haga clic en Seleccionar cadena para convertir todas las entidades de croquis contiguas.
  4. Haga clic en PM_OK.gif.
