Einfügen von SpeedPak Konfigurationen

Sie können eine Baugruppe mit einer SpeedPak Konfiguration in eine Baugruppe auf höherer Ebene einfügen.

Einfügen einer SpeedPak Konfiguration:

  • Fügen Sie in der Baugruppe auf höherer Ebene die Unterbaugruppe anhand einer der folgenden Methoden ein:
    • Verwenden Sie den PropertyManager Komponente einfügen. Wählen Sie die SpeedPak Konfiguration unter Konfigurationen im Dialogfeld Öffnen aus.
    • Ziehen Sie von der Registerkarte Datei-Explorer im Task-Fensterbereich.
    • Ziehen Sie von der Konstruktionsbibliothek im Task-Fensterbereich.
    • Ziehen Sie aus Windows Explorer.
    • Ziehen Sie mit gedrückter Strg-Taste innerhalb der Baugruppe, um weitere Instanzen bestehender Komponenten einzufügen.

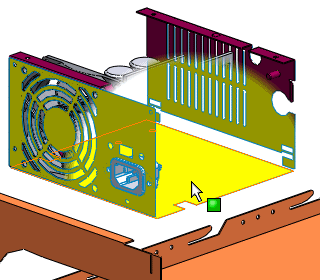

    In dem umliegenden Bereich des Cursors sind nur die Flächen und Körper sichtbar, die Sie für die SpeedPak Konfiguration ausgewählt haben. Es werden nur die Elemente angezeigt, die Sie für Vorgänge, wie z. B. zum Verknüpfen, auswählen können.

    Stellen Sie sicher, dass der Treiber für Ihre Grafikkarte aktuell ist, damit Sie dieses Verhalten sehen können. Siehe http://www.solidworks.com/pages/services/VideoCardTesting.html.
