Um absorbierte Features und Kind-Features in einem Modell zu löschen, gehen Sie folgendermaßen vor:

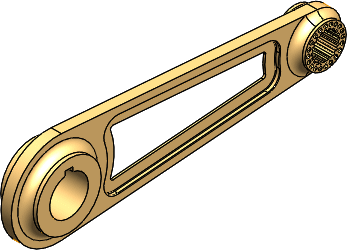

- Installationsverzeichnis\samples\whatsnew\parts\arm.sldprt Öffnen
-
Klicken Sie im FeatureManager mit der rechten Maustaste auf Schnitt-Linear austragen2, und wählen Sie Löschen
aus.
Das Dialogfeld Löschen bestätigen wird im Modus Grundlegend angezeigt und listet alle abhängigen Elemente von Schnitt-Linear austragen2 auf. Sie können im grundlegenden Modus keine einzelnen Elemente löschen.
- Klicken Sie auf Erweitert.
Das Dialogfeld wird vom Modus Grundlegend auf den Modus Erweitert aktualisiert. In diesem Modus können Sie auswählen, welche Elemente beibehalten und welche gelöscht werden sollen.
- Klicken Sie, um die Auswahl von Verrundung2 aufzuheben.
Spiegel1, Skizze7 und Schnitt-Linear austragen4 sind für den Löschvorgang ausgewählt.
- Klicken Sie auf Ja.
Eine Warnmeldung für Verrundung2 angezeigt. Sie können den Fehler ignorieren oder das Modell reparieren, bevor Sie mit Ihrer Arbeit fortfahren.
