Fisso

Per i solidi questo tipo di vincolo imposta tutti i gradi di traslazione di libertà a zero. Per gli shell e le travi imposta a zero i gradi di libertà traslazionali e rotazionali. Per i giunti di travi rinforzate, vengono impostati i gradi di traslazione a zero. Quando si utilizza questo tipo di vincolo, non è necessaria alcuna geometria di riferimento.

La seguente tabella riepiloga gli attributi e i valori necessari per questo vincolo:

Attributo Valore
DOF vincolati per le mesh di elementi solidi 3 traslazioni
DOF limitati per shell e travi 3 traslazioni e 3 rotazioni
DOF limitati per i giunti di travi rinforzate 3 traslazioni
Simbolo di 3D (le frecce sono per le traslazioni e i dischi sono per le rotazioni)
Entità selezionabili Vertici, bordi, facce e giunti di travi rinforzate
Entità di riferimento selezionabile N/D
Traslazioni N/D
Rotazioni N/D

Esempio

Il vertice del cuneo che rappresenta un vaso a pressione con mesh di elementi solidi è fisso.

I bordi dei fori dello shell sono fissi.

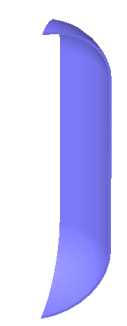

Se l'impugnatura viene analizzata come una parte, le due facce evidenziate possono essere fissate nello spazio.

Video: Shell vincolato con il vincolo fisso
