Specifica la formattazione di una Tabella generale, Distinta di materiali, Tabella di foratura, Tabella di revisione o Distinta di taglio per saldature.
Per specificare la formattazione di una tabella:
- fare doppio clic sullo spigolo in alto a sinistra di una tabella.
- Specificare la formattazione descritta di seguito, quindi fare clic su .
Gli elementi elencati sotto non sono applicabili a tutte le tabelle.

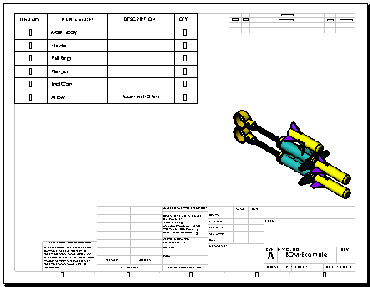

Posizione di tabella
L'angolo fisso controlla la direzione nella quale la tabella si espande quando si aggiungono nuove colonne o righe.
Impostare lo spigolo stazionario su:
|
In alto a sinistra |
Le nuove colonne si estendono a destra e le nuove righe sotto il punto di ancoraggio.
|
|
In alto a destra |
Le nuove colonne si estendono a sinistra e le nuove righe sotto il punto di ancoraggio.
|
|
In basso a sinistra |
Le nuove colonne si estendono a destra e le nuove righe sopra il punto di ancoraggio.
|
|
In basso a destra |
Le nuove colonne si estendono a sinistra e le nuove righe sopra il punto di ancoraggio.
|
Allega al punto di ancoraggio.
|
Collega l'angolo specificato all'ancoraggio della tabella.
|
Quando non si collega una tabella a un punto di ancoraggio, è possibile trascinarla ai punti finali o linee nel formato fogli.
L'opzione spigolo stazionario non è disponibile quando la tabella viene creata per la prima volta. Se la tabella è ancorata in creazione, lo spigolo stazionario viene automaticamente scelto sul foglio di disegno nel quadrante più vicino all'ancora della tabella.
Intestazione
Titolo |
Modificare il titolo di intestazione della tabella se il titolo di visualizzazione è selezionato.
|
Titolo di visualizzazione |
Visualizza il testo nel titolo in una fila di intestazione attraverso la larghezza della tabella.
|
Posizione |
Impostare l'ubicazione del titolo su Intestazione di tabella superiore o su Intestazione di tabella inferiore . |
Livello
nei disegni con livelli con nome, selezionare un livello. La tabella assume il colore del livello.
