Differenze tra gli schizzi 2D e 3D

Con gli schizzi 2D, tutta la geometria viene proiettata sul piano selezionato per schizzare. I bordi della silhouette diventano entità planari, in modo tale che da certi angoli, raccordi e cilindri appaiono come archi e linee.

Nello schizzo di seguito, sebbene non sia visibile il piano di schizzo normale, è comunque percettibile il modo in cui il modello è proiettato sul piano di schizzo.
In uno schizzo 2D, la geometria del modello viene proiettata sul piano di schizzo in questo modo.

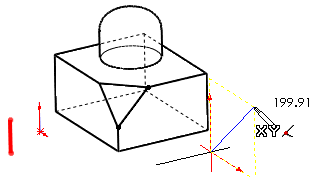

Nello schizzo riportato di seguito, lo schizzo 3D di colore rosso (creato su uno dei bordi dello smusso) è un bordo del modello non parallelo al piano di schizzo 2D. Lo schizzo 2D in rosso è una proiezione dello schizzo 3D.

Nello schizzo 2D, si può tracciare una linea parallela ad altre linee e aggiungere i punti finali coincidenti. Tuttavia, parallelo e coincidente fanno riferimento al bordo proiettato e non al bordo reale. Lo schizzo 2D in blu rappresenta questa condizione. L'estremità della linea non è coincidente al bordo del modello reale, né la linea è parallela al bordo.
Negli schizzi 3D, non ci sono proiezioni. Se si aggiunge una relazione parallela allo schizzo 3D rosso, sarà parallela nello spazio 3D.
Negli schizzi 3D con contorni annidati, è possibile selezionare contorni interni mentre i profili non vengono sottratti dall'estrusione generale del caso degli schizzi 2D.
