Quotatura rapida

È possibile utilizzare il manipolatore di quota rapida per inserire le quote in modo che risultino equidistanti e facili da leggere.

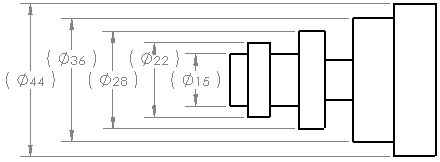

Il manipolatore appare quando si inseriscono le quote nelle viste di disegno. Utilizzarlo per inserire le quote a intervalli equidistanti. Ad esempio, se si inserisce una quota tra due quote esistenti, la nuova quota viene distanziata in modo equo tra le due.

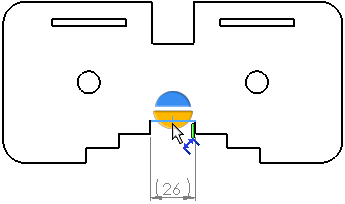

Usare il manipolatore di quota rapida per posizionare rapidamente le quote.

È possibile controllare la spaziatura utilizzata dal manipolatore di quota rapida in Strumenti > Opzioni > Proprietà del documento > Quote sotto Distanze offset.

Quando il manipolatore di quota rapida crea le quote su una linea di mezzeria simmetrica, qualsiasi quota che potrebbe sovrapporsi viene sfalsata nei disegni secondo lo standard ANSI.

Per disattivare il manipolatore di quotatura rapida, nel PropertyManager Quota, in Strumenti di assistenza quote, deselezionare Quotatura rapida. Questa impostazione persiste su tutte le sessioni.

Quando il manipolatore di quotatura rapida viene attivato, interromperlo facendo clic sul tasto ESC. Premere ESC di nuovo interromperà lo strumento Quota intelligente.

Uso del manipolatore della quota rapida

È possibile utilizzare il manipolatore di quota rapida per inserire le quote in modo che risultino equidistanti e facili da leggere.

  1. In un disegno, fare clic su Quota intelligente (barra strumenti Quote/Relazioni) o su Strumenti > Quote > Intelligenti .
  2. Selezionare le entità da quotare.

    A seconda del tipo di quota che può essere posizionato, apparirà il manipolatore della quota rapida come: oppure .

  3. Fare clic su una porzione del manipolatore. Si può anche usare:
    • Il tasto Tab per passare a diverse posizioni del manipolatore
    • La barra spaziatrice per posizionare la quota in un punto adatto esterno alla geometria del modello

    La quota viene posizionata vicino l'entità scelta. Le quote esistenti si spostano per fare spazio alle nuove quote se necessario.

Per disattivare il manipolatore di quotatura rapida, nel PropertyManager Quota, in Strumenti di assistenza quote, deselezionare Quotatura rapida. Questa impostazione persiste su tutte le sessioni.

Quando il manipolatore di quotatura rapida viene attivato, interromperlo facendo clic sul tasto ESC. Premere ESC di nuovo interromperà lo strumento Quota intelligente.
