Relazioni di schizzo negli schizzi in 3D

Molte relazioni disponibili negli schizzi 2D sono presenti anche negli schizzi 3D.

Altre relazioni di schizzo sono supportate con gli schizzi 3D e comprendono:
  • relazioni perpendicolari tra una linea attraverso un punto su una superficie.
  • Relazioni tra le entità di schizzo 3D create su un piano di schizzo e le entità 3D create su altri piani di schizzo.
  • Le relazioni simmetriche intorno ad una linea tra gli schizzi in 3D creati sullo stesso piano.
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    Nessuna relazione applicata Relazioni simmetriche applicate

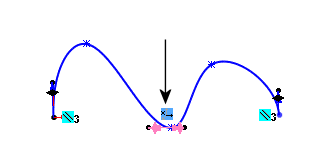

  • Le relazioni con maniglie di spline come ad esempio lungo un asse o tra le maniglie.
    Relazione lungo l'asse X evidenziato
  • Relazioni del punto medio.
  • Relazioni uguali.
  • Relazioni con curvatura uguale o tangente tra le facce e le spline.
  • Relazioni tra gli archi e le altre entità di schizzo.
  • Relazioni tra gli archi, concentrica, tangente o uguale.
  • Normale ad applicata tra una linea e un piano o tra due punti e un piano.
    In uno schizzo 3D, è possibile tracciare le entità lungo gli assi globali X, Y o Z.
    relations_01.gif relations_02.gif relations_03.gif
    Arco con linea perpendicolare creata sui piani perpendicolari Arco con linea tangente e perpendicolare al punto medio tra le entità Archi uguali creati sui piani perpendicolari
  • Relazioni concentriche e perpendicolari tra un cono e una linea di schizzo 3D.
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    Entità conica e schizzo di linea 3D Relazione concentrica tra le entità Relazione perpendicolare tra le entità
