Clipart di progetto

Design Clipart consente di trovare e riutilizzare molte entità presenti in file SolidWorks, DWG e DXF.

Uso di Design Clipart

Design Clipart, avvalendosi di File SolidWorks e Ricerca modello search_files_and_models_menu.png (angolo superiore destro), esegue la ricerca in cartelle per trovare e scomporre i file ed estrarre i dati da riutilizzare in SolidWorks.
  • Scompone le parti in funzioni (estrusioni e tagli), schizzi e blocchi.
  • Scompone le funzioni in schizzi.
  • Scompone i disegni in tabelle e blocchi.
  • Scompone i file DWG/DXF in tabelle, blocchi e viste.
I file originali rimangono invariati dopo che Design Clipart li scompone.

Uso di Ricerca SolidWorks

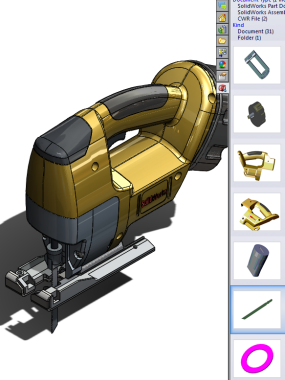

Le immagini create durante la scomposizione appaiono come anteprime nella scheda Ricerca quando si esegue una Ricerca SolidWorks per File e modelli. Trascinare un'immagine in un file SolidWorks per ricreare le entità scomposte. I3D_ClipArt.png

Nei Risultati della ricerca, selezionare un'immagine scomposta e fare clic su nella barra degli strumenti contestuale per visualizzare un'immagine in miniatura dell'entità scomposta nel riquadro.

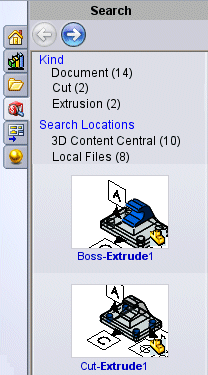

La casella Ricerca SolidWorks search_files_and_models_menu.png visualizza il percorso di ricerca dell'entità. Nel riquadro Ricerca, le entità sono filtrate per Tipo e Ubicazioni di ricerca.



Ad esempio, selezionando Boss-Extrude1 nell'immagine, nel riquadro dei risultati Risultati della ricercasi visualizza una miniatura di Schizzo3.

Il percorso dell'estrusione si visualizza nella casella Ricerca SolidWorks.
