DimXpert per parti

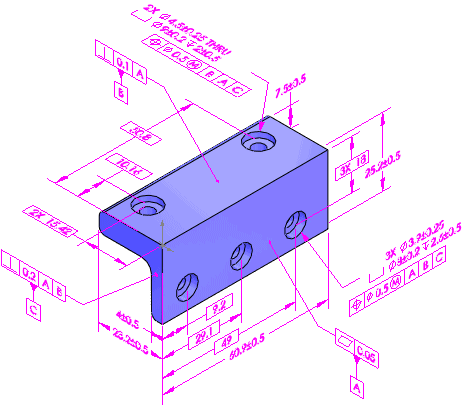

DimXpert per parti è un insieme di strumenti che si utilizzano per applicare quote e tolleranze a parti secondo i prerequisiti ASME Y14.41-2003 e ISO 16792:2006. Le tolleranze potranno quindi essere usate con TolAnalyst per effettuare l'analisi impilata sugli assiemi o con downstream CAM, altre analisi di tolleranza o applicazioni di metrologia.

Impostare Standard di disegno generale su ANSI (ASME) o ISO in Strumenti > Opzioni > Proprietà del documento > Standard del disegno.


Funzioni

DimXpert considera tutte le funzioni come funzioni di produzione. Ad esempio, una funzione shell creata nel mondo CAD, nel mondo della fabbricazione è considerata una cavità.

Funzioni di produzione supportate:

  • Estrusione
  • Smusso
  • Cono
  • Cilindro
  • Tipi di funzione discreta
  • Raccordo
  • Foro lamato
  • Foro svasato
  • Foro semplice
  • Interseca cerchio
  • Linea d'intersezione
  • Piano d'intersezione
  • Punto d'intersezione
  • Intaglio
  • Piano
  • Cavità
  • Asola
  • Superficie
  • Larghezza
  • Sfera
