Esempi di flange con tagli ad angolo di 45°

Esempio 1

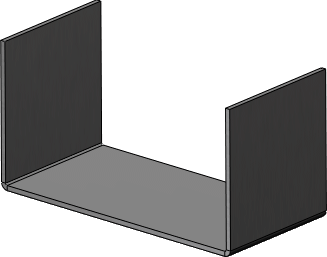

Creare una parte in lamiera.
Selezionare il bordo vicino all'estremo inizio della serie dei bordi.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Giusto Non corretto

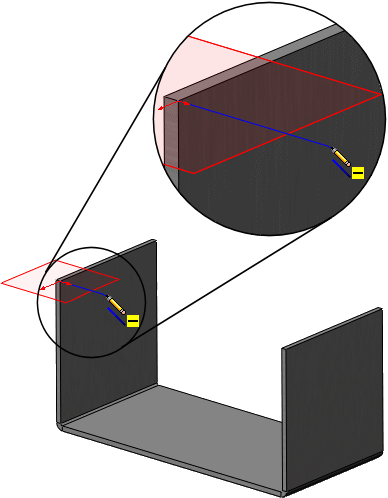

Creare uno schizzo per la flangia tagli ad angolo. Il piano di schizzo deve essere normale al primo bordo dove viene creata la Flangia tagli ad angolo.

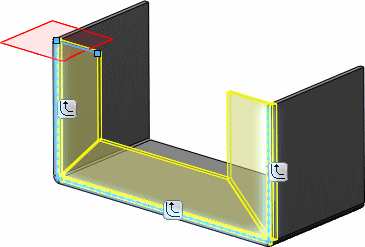

Selezionare i bordi per la flangia tagli ad angolo in un ordine continuato. In questo esempio, il bordo verticale sinistro, quindi il bordo orizzontale, poi il bordo verticale destro sono stati selezionati.

In modo alternativo, è possibile fare clic su Propaga Propagate.gif per selezionare tutti i bordi tangenti al bordo selezionato.

La flangia tagli ad angolo è stata completata.

Esempio 2

Creare uno schizzo per la flangia tagli ad angolo.

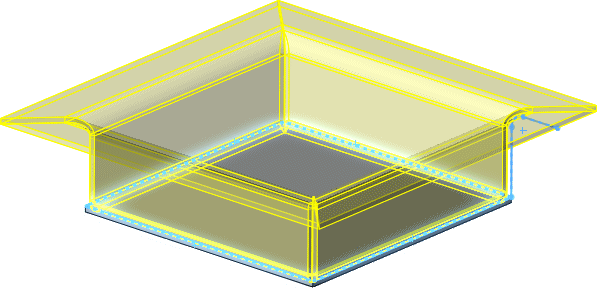

Selezionare i bordi per la flangia tagli ad angolo in un ordine continuato.
La flangia tagli ad angolo è stata completata.
