Utilizzare i righelli sullo schermo per misurare con precisione le modifiche.
Apparirà un righello angolare per rivoluzioni, sformi e quando si utilizzano gli anelli a terna per ruotare i Piani di sezione Live.

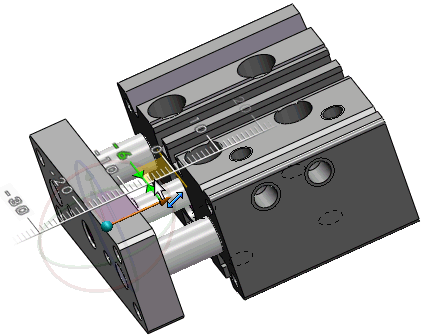

Negli assiemi, quando si fa clic su Sposta con terna nel menu contestuale, appaiono ora i righelli con la terna in modo da spostare i componenti in una posizione specifica.
Quando si trascinano i quadratini di ridimensionamento della terna per spostare le funzioni, i righelli consentono di modificare con precisione la posizione. Video: Trascinamento dei quadratini di ridimensionamento per spostare le funzioni
Quando il puntatore è lontano dal righello, si possono trascinare liberamente le quote. Portare il puntatore sul righello per agganciarlo per incrementi. Video: Snap agli incrementi in Instant3D
Il righello appare anche se si utilizza Modifica funzione con le funzioni seguenti:
- Estrusioni (estrusioni, tagli e superfici)
- Rivoluzioni (estrusioni, tagli e superfici)
- Flangia di base
Se un'entità non può essere trascinata, i relativi quadratini diventano neri
oppure viene visualizzata questa icona
quando si tenta di trascinarla. La funzione non è supportata oppure è vincolata.
