Simboli di saldatura

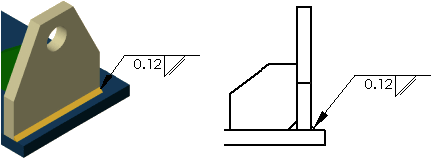

Si può usare lo strumento Simbolo di saldatura per aggiungere i simboli di saldatura ad assiemi, disegni, vertici e bordi o facce delle parti. Il software supporta le librerie del simbolo di saldatura ANSI, ISO, GOST e JIS.

Un simbolo di saldatura che rappresenta i parametri specificati viene creato automaticamente quando:
  • si crea un componente del cordone di saldatura in un assieme.
  • si aggiunge un cordone con raccordo alla struttura di saldatura.

Se si aggiungono simboli di saldatura al modello, sarà possibile importare i simboli nel disegno inserendo gli elementi del modello.

I simboli di saldatura possono inoltre essere generati indipendentemente in un documento di parte, assieme o disegno. Durante la creazione o la modifica di un simbolo di saldatura, è possibile:
  • aggiungere dati secondari sul raccordo di saldatura per certi tipi di saldatura (Quadrata o Angolare, ad esempio).
  • Scegliere un Ancoraggio della linea di associazione impostato su Nessuno.
  • Selezionare il carattere del testo per ogni simbolo di saldatura.
