Modifica delle note e delle posizioni della nota

Per aggiungere e posizionare le note di piegatura della lamiera:

  1. Fare clic su Crea disegno dalla parte/assieme tool_Make_Drawing_Standard.gif (barra degli strumenti Standard).
  2. Aprire un foglio di disegno.

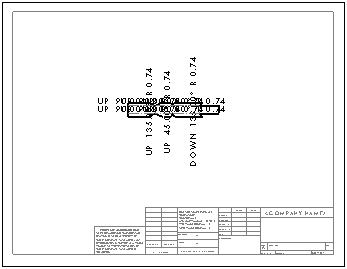

  3. Nella Tavolozza viste, trascinare la vista con ripetizione piatta nell'area grafica.


  4. Fare clic su PM_OK.gif.

    Se il carattere è troppo grande, bloccare con selezione le note di piegatura, e nel PropertyManager, in Formato del testo, deselezionare Usa carattere del documento, fare clic su Carattere e ridimensionare.

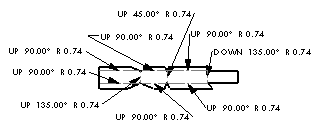

  5. Selezionare le note di piegatura individualmente per:
    • trascinare in una posizione leggibile
    • Ruotare la nota
    • Aggiunta di linee di associazione

    Non è possibile cancellare le note di piegatura, ma si può fare clic con il tasto destro sulla nota di piegatura e selezionare Nascondi.

    Se si fa clic su Inverti vista nel PropertyManager o si modifica la funzione di ripetizione piatta e si modifica Faccia fissa al lato opposto, le note di linea della piegatura della lamiera per SU o GIU' si invertiranno per accomodare la modifica.
    flip_view_down.gif flip_view_up.gif
