Condivisione di uno schizzo

È possibile utilizzare lo stesso schizzo per creare diverse funzioni.

Per creare altre funzioni con lo stesso schizzo:

  1. Creare uno schizzo.
  2. Creare una funzione dallo schizzo.
  3. Nell'albero di disegno FeatureManager, selezionare lo stesso schizzo usato per creare la prima funzione.
  4. Creare una seconda funzione dallo schizzo.

    Altri schizzi possono essere aggiunti secondo le esigenze per creare le funzioni. Per esempio, se una funzione è un'estrusione e l'altra una rivoluzione, usare lo stesso schizzo per entrambe le funzioni ma aggiungere una linea di mezzeria per creare la rivoluzione.

    Nell'albero di disegno FeatureManager, uno schizzo condiviso da multiple funzioni viene identificato da FM_multi-use_sketch.gif.

    shared_sketch_03.gif shared_sketch_04.gif

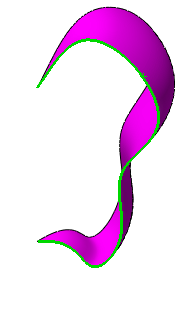

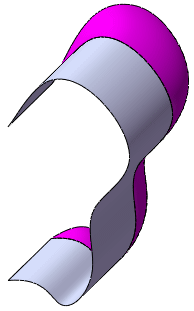

    Schizzo utilizzato per la rivoluzione della superficie Schizzo condiviso per l'estrusione della superficie
    shared_sketch_01.gif shared_sketch_02.gif
    Schizzo utilizzato per le funzioni sottili con loft Schizzo condiviso per le funzioni sottili con estrusione
