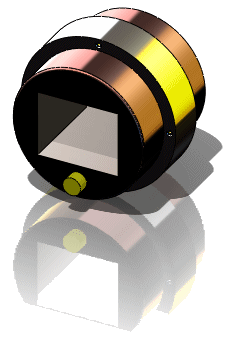

Per creare una nuova funzione su una parte, è necessario disegnare sulla faccia della parte in cui inserire la funzione.
Per creare uno schizzo sulla faccia di un modello:
- Selezionare la faccia planare del modello sulla quale creare lo schizzo.
- Fare clic su uno strumento di schizzo nella barra degli strumenti Schizzo, quindi su Schizzo oppure su .
Le azioni che ne derivano sono le seguenti:

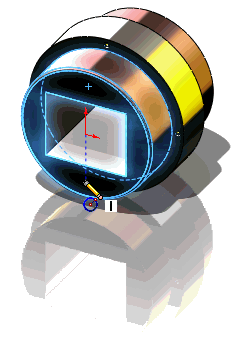

- Lo strumento di schizzo appropriato viene visualizzato e lo schizzo appare durante il trascinamento sulla faccia del modello.
sulla faccia selezionata appare una griglia (se è stata attivata l'opzione Mostra griglia in ).
- Nella barra di stato in fondo alla finestra apparirà il messaggio Modifica dello schizzo in corso....
- Per disegnare su una faccia diversa, chiudere lo schizzo corrente, selezionare un'altra faccia ed aprire un nuovo schizzo.
Si può inoltre usare RapidSketch per aprire gli schizzi su qualsiasi faccia planare o piano con uno strumento di schizzo attivo.
