Uso di Converti entità

Per convertire un'entità:

  1. In uno schizzo aperto, fare clic su un bordo del modello, un loop, una faccia, una curva o un contorno di schizzo esterno, un insieme di bordi o di curve.

    Si può anche fare clic su un'entità dopo aver fatto clic sullo strumento Converti entità Tool_Convert_Entities_Sketch.gif.
    Esempi:

    Selezionare una faccia per convertire i bordi della faccia.



    Selezionare una faccia, quindi premere Ctrl e selezionare un bordo del loop. Il software seleziona solo il loop.

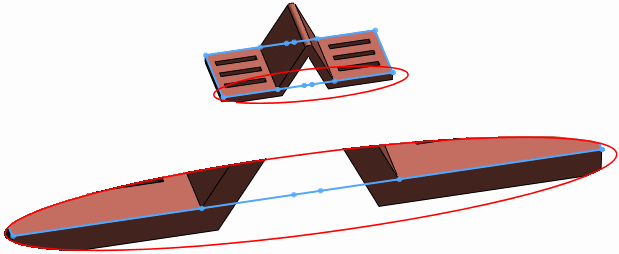

    Selezionare le facce contigue per ottenere un contorno completo delle facce. I segmenti di linea corrispondono ad ogni faccia.

  2. Fare clic su Converti entità Tool_Convert_Entities_Sketch.gif (Barra degli strumenti Schizzo) o su Strumenti > Strumenti di schizzo > Converti entità.

    Vengono create le relazioni seguenti:

    Sul bordo sketch_relation_On_Edge.gif Creata tra la nuova curva dello schizzo e l'entità, in modo che la curva cambi se si aggiorna l'entità.
    Fisso Creata internamente sui punti estremi dell'entità di schizzo in modo che lo schizzo possa rimanere "interamente definito". Questa relazione interna non viene visualizzata se si utilizza Mostra/elimina relazioni. Per rimuovere una relazione Fissa, trascinare i punti estremi.
    Se è necessario creare un componente o una funzione nel contesto di un assieme e l'opzione Non creare riferimenti esterni al modello è selezionata in Strumenti > Opzioni > Riferimenti esterni , le relazioni di schizzo descritte sopra non saranno create. Vedere Controllo della creazione dei riferimenti esterni.

  3. Nel PropertyManager, fare clic su Seleziona catena per convertire tutte le entità di schizzo contigue.
  4. Fare clic su PM_OK.gif.
