Aggiunta e rimozione di entità di schizzo nei blocchi

Aggiungere o rimuovere le entità di schizzo. Quando si rimuovono le entità di schizzo da un blocco, queste entità vengono prese in considerazione dal livello del blocco al livello successivo immediato. Aggiungere un blocco inverte il processo.

Aggiungi/Rimuovi blocco è utile nel caso di uno schizzo complesso, per esempio un file importato e si vuole usare le entità selezionate dallo schizzo come blocchi.

Per aggiungere/rimuovere un blocco:

  1. In modalità Modifica schizzo selezionare un Blocco FM_block_sketch.gif nell'albero di disegno FeatureManager.
  2. Fare clic su Modifica blocco Tool_Edit_Block_Block.gif (barra degli strumenti Blocco) oppure su Strumenti > Blocchi > Modifica .

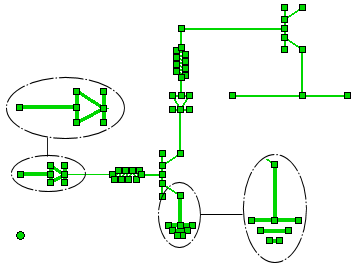

    Il circuito è un blocco singolo:

  3. Fare clic su Aggiungi/Rimuovi entità Tool_Add-Remove_Block.gif (barra strumenti Blocco) o su Strumenti > Blocchi > Aggiungi/Rimuovi entità.
  4. Nel PropertyManager, in Entità del blocco, selezionare le entità da aggiungere o rimuovere.

    Le entità di schizzo contrassegnate saranno rimosse dal blocco:

  5. Fare clic su PM_OK.gif, quindi sullo spigolo di conferma del blocco block_confirmation_corner.gif e chiudere lo schizzo.

    Le entità selezionate sono ancora parte dello schizzo ma sono state passate al livello dello schizzo.
