Inserimento dell'immagine per schizzo nei disegni

È possibile inserire immagini (file di tipo .bmp, .gif, .jpg, .jpeg, .tif e .wmf) in un disegno, così come in uno schizzo.

Per inserire un'immagine in un disegno:

  1. Fare clic su Immagine per schizzo Tool_Sketch_Picture_Sketch.gif (barra degli strumenti Schizzo) oppure su Inserisci > Immagine.
  2. Nella finestra Apri, selezionare un file d'immagine quindi fare clic su Apri.
  3. Selezionare le opzioni nel PropertyManager Immagine per schizzo, quindi fare clic su .PM_OK.gif
Le immagini sono inserite con le coordinate (0,0) nella posizione (0,0) del disegno (angolo inferiore sinistro).
  • È possibile trascinare e ridimensionare le immagini nell'area grafica.
  • È possibile controllare la posizione, la dimensione, la rotazione e la trasparenza delle immagini attraverso il PropertyManager Immagine dello schizzo.
  • Per aprire il PropertyManager e attivare il trascinamento, fare doppio clic sull'immagine.

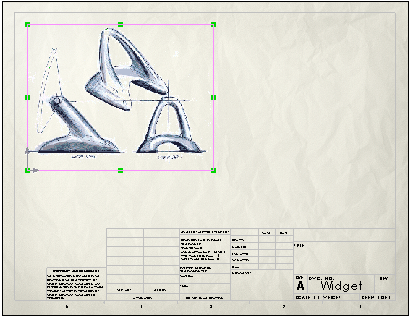

Ad esempio: Utilizzo dell'immagine per schizzo nei disegni
