Panoramica su TolAnalyst

TolAnalyst™ è uno strumento di analisi della tolleranza usato per studiare gli effetti che tolleranze e metodi di assieme hanno su pile di quotatura tra due funzioni di un assieme. Il risultato di ogni studio è una pila di tolleranza minima e massima, una pila di tolleranza (RSS) minima e massima e un elenco di funzioni e tolleranze contribuenti.

Per impostare il colore per le quote TolAnalyst, fare clic su Strumenti > Opzioni > Opzioni del sistema > Colori . In Impostazioni dello schema a colori, selezionare Annotazioni > Quota TolAnalyst .

Studio TolAnalyst

TolAnalyst effettua un'analisi di tolleranza chiamata studio, che viene creata usando una procedura a quattro fasi:

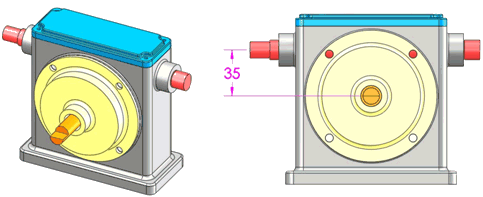

  1. Misurazione. Stabilire la misurazione, distanza lineare tra due funzioni DimXpert.
  2. Sequenza dell'assieme. Selezionare il gruppo ordinato di parti per stabilire una catena di tolleranze tra le due funzioni di misurazione. Le parti selezionate formano "l'assieme semplificato".
  3. Vincoli dell'assieme. Definire il modo in cui la parte è posizionata o vincolata nell'assieme semplificato.
  4. Risultati dell'analisi. Valutare e visionare le pile di tolleranza peggiore minima e massima.
