Narzędzie do wymiarowania umożliwia definiowanie wirtualnych punktów przecięcia pomiędzy dwoma elementami i używanie wirtualnych punktów przecięcia do wymiarowania.
Aby znaleźć wirtualny punkt przecięcia, należy:
- W narzędziu wymiarowania kliknąć prawym przyciskiem myszy element szkicu lub geometrii modelu i kliknąć Znajdź przecięcie.
- Wybrać geometrię modelu lub elementu szkicu, który przecina wybrany element.

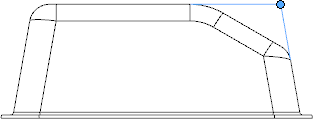

Zostanie znaleziony wirtualny punkt przecięcia, a następnie zastosowany do aktywnego narzędzia wymiarowania.

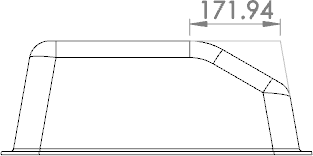

- Dokończyć wymiar przy użyciu powstałego wirtualnego punktu przecięcia.
