Списки вырезов сварного изделия

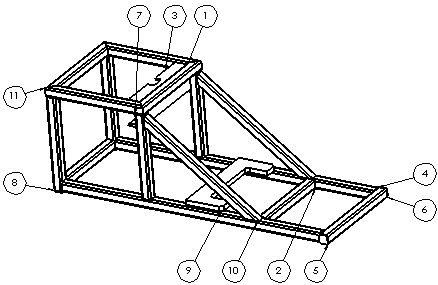

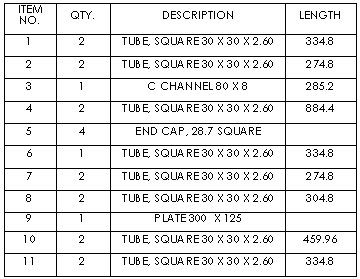

Можно использовать таблицу вырезов сварного изделия, для добавления похожей на спецификацию таблицы для вырезанных сваренных конструкционных профилей.

Если первый элемент сварной детали вставлен в деталь, папка Solid Bodies fm_solid_bodies_folder.png будет переименована в Cut List (Список вырезов) fm_cutlist_needs_update.png, чтобы указать элементы для добавления в список вырезов. Значок fm_cutlist_needs_update.png указывает на необходимость обновления списка вырезов. Значок fm_cutlist_current.pngобозначает, что список вырезов обновлен.

Элементы, отображаемые в списке вырезов, должны отображаться в папке Список вырезовfm_cutlist_needs_update.png на уровне детали.


Параметр для автоматического создания списка вырезов по умолчанию включен в новых сварных деталях. Чтобы отключить его, правой кнопкой мыши щелкните Список вырезовfm_cutlist_needs_update.png и удалите Авто.

Несмотря на то, что список создается автоматически, периодичность его обновлений задается вручную в документе сварной детали. Это позволяет выполнять любые изменения, затем обновить один раз список вырезов.
