Наложенные виды указывают на диапазон движения компонента сборки путем его отображения в различных позициях. Можно наложить один или несколько наложенных видов на исходный вид штрихпунктирной линией.

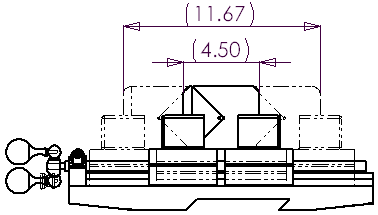

- Можно нанести размер между основным видом и наложенным.
- Наложенный вид добавляется в дерево конструирования FeatureManager.
- Можно создать несколько наложенных видов в чертеже.
- Наложенный вид недоступен в следующих видах: Разъединенный, Местный, Обрезанный или Разрез.
- После создания наложенного вида его можно изменить на уровне сборки или чертежа.
