При выборе сопряжения Ширина выступ располагается по центру ширины канавки.
Ширина канавки может включать следующие ссылки:
- Две параллельные плоские грани
-
Две непараллельные плоские грани (с уклоном или без уклона)
Выступ может включать следующие ссылки:
- Две параллельные плоские грани
-
Две непараллельные плоские грани (с уклоном или без уклона)
-
Одну цилиндрическую грань или ось

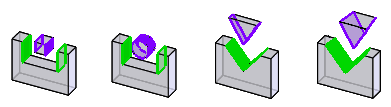

Примеры:
Чтобы добавить сопряжение ширины:
- Нажмите кнопку Сопряжение (панель инструментов "Сборка") или выберите .
- В разделе Дополнительные сопряжения выберите Ширина .
- В разделе Выбор сопряжений выполните следующие действия.
- Выберите две плоские грани для параметра Выбранные элементы ширины .
- Выберите две плоские грани или одну цилиндрическую грань или ось для параметра Выбранные элементы выступа .
- Нажмите .
Компоненты выравниваются таким образом, чтобы выступ располагался по центру между гранями канавки. Выступ можно преобразовывать вдоль центральной плоскости канавки и поворачивать вокруг оси, перпендикулярной центральной плоскости. Сопряжение ширины не позволяет выполнять преобразование выступа или его поворот из стороны в сторону.
