Note della linea di piegatura nelle lamiere

Le viste di disegno delle ripetizioni piatte possono visualizzare le note della linea di piegatura o tabelle di piegatura.

Le note della linea di piegatura delle lamiere permettono di:
  • modificare il contenuto
  • Modifica del formato di default. Modificare install_dir\lang\language\bendnoteformat.txt
  • Mantenere le capacità associative. Cambiare l'angolo di piegatura, la direzione di piegatura o il raggio di piegatura e le note si aggiorneranno nel disegno.
  • Posizionamento delle note. Cambiare la posizione di visualizzazione delle note di piegatura.
  • unire le note collineari. Per unire le note di piegatura collineari in un'unica nota, selezionare più note, fare clic con il pulsante destro del mouse e selezionare Unisci note di piegatura.
  • separare le note. Per separare le note di piegatura, fare clic con il pulsante destro del mouse su una nota unita e selezionare Separa note di piegatura.

È possibile controllare la precisione delle note della linea di piegatura delle lamiere in Strumenti > Opzioni > Proprietà del documento > Tabelle > Piegatura.

Nel PropertyManager di Vista di disegno è possibile:
  • Mostrare o nascondere le note di piegatura
  • Impostare la direzione di piegatura, il raggio di piegatura, l'ordine di piegatura e il limite di tolleranza piegatura
  • Modificare il testo, anche rimuovendo la R del parametro raggio di piegatura

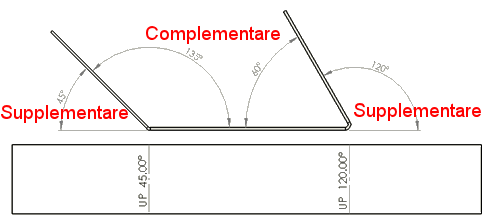

  • Visualizzare angoli di piegatura complementari e supplementari
