Operacje gięcia są użyteczne przy modyfikowaniu skomplikowanych modeli z użyciem przewidywalnych i intuicyjnych narzędzi o wielu zastosowaniach, takich jak np. koncepcje, projekty mechaniczne, projekty przemysłowe, matryce tłoczne, formy i tak dalej. Operacje gięcia mogą zmieniać pojedyncze obiekty lub części wieloobiektowe.
Typy gięcia to:
- Zginanie
-
Skręcanie
-
Zwężanie
-
Rozciąganie
Przykład gięcia - zginanie

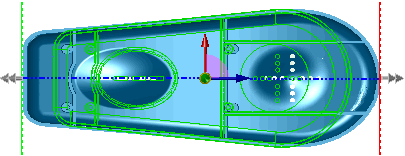

Początkowa część |
|
- Przemieścić wskaźnik ponad strzałki triady, aby wyświetlić wskaźnik przeciągania/obracania . Kliknąć prawym przyciskiem myszy, aby obrócić triadę, co spowoduje zmianę kierunku zgięcia. Kliknąć lewym przyciskiem myszy, aby zmienić pozycję triady.
- Przenieść wskaźnik ponad manipulatory płaszczyzny przycięcia, aby wyświetlić wskaźnik przenoszenia . Przeciągnąć manipulatory, aby ustawić pozycje płaszczyzn przycięcia.
- Przenieść wskaźnik ponad krawędź płaszczyzn przycięcia, aby wyświetlić wskaźnik zginania .
- Przeciągnąć płaszczyzny przycięcia, aby zgiąć i zmodyfikować operację gięcia.
|
|
Przy wskaźniku znajdującym się ponad płaszczyzną przycięcia, kliknąć płaszczyznę lewym przyciskiem myszy i przeciągnąć ją, aby dokonać zgięcia jak na ilustracji.
Można również ustawić wartości Kąta i Promienia sterujące zgięciem.
Oś gięcia zawsze względem osi X początku układu współrzędnych triady. Zgięcie można modyfikować przenosząc i obracając początek układu współrzędnych triady.
|
|
Aby zmienić kierunek zgięcia względem osi x triady, należy zmienić położenie triady. |
|
Przyciągnięcie triady do jednego z końców części lub do jednej z płaszczyzn przycięcia powoduje zgięcie części względem tego położenia.
Aby przyciągnąć płaszczyzny przycięcia do konkretnych lokalizacji, w części Płaszczyzna przycięcia, należy kliknąć element jako Wybierz element odniesienia
. Aby przyciągnąć triadę do konkretnego układu współrzędnych, należy wybrać ten układ współrzędnych w części Triada. Płaszczyzna przycięcia lub triada zostanie unieruchomiona w danym miejscu dla zginania i innych operacji gięcia.
|
|
Obszar pomiędzy płaszczyznami przycięcia określa obszar, którego dotyczy zginanie. |
|
Przykład gięcia - skręcanie
Przykład gięcia - zwężanie
Przykład gięcia - rozciąganie
Początkowa część |
|
Rozciąganie przy użyciu domyślnych lokalizacji płaszczyzn przycięcia (zakres części)
Rozciąganie w ten sposób powoduje symetryczne rozciągnięcie obydwu końców.
|
|
Zmiana położenia płaszczyzn przycięcia lub triady pozwala wybierać lokalne obszary modelu do rozciągnięcia.
Aby przemieścić płaszczyzny przycięcia, należy przenieść wskaźnik ponad płaszczyznę przycięcia, aby wyświetlić wskaźnik , a następnie przeciągnąć płaszczyznę.
Można również ustawić Odległość rozciągnięcia w menedżerze właściwości PropertyManager.
|
|
Rezultat rozciągania lokalnego obszaru ograniczonego przez płaszczyzny przycięcia. |
|
