DimXpert Wymiarów dla części

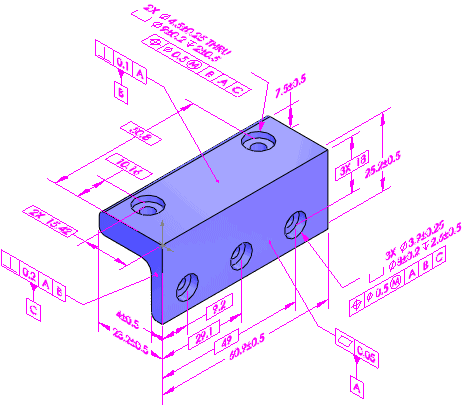

DimXpert Wymiarów dla części stanowi zbiór narzędzi, służących do stosowania wymiarów i tolerancji do części, zgodnie z wymogami normy ASME Y14.41-2003 oraz ISO 16792:2006. Tolerancje te można następnie wykorzystać za pomocą narzędzia TolAnalyst do wykonywania analiz stosu w złożeniach lub w późniejszej produkcji sterowanej komputerowo (CAM), w innych analizach tolerancji lub aplikacjach metrologicznych.

Należy ustawić Ogólny standard projektowania na ANSI (ASME) lub ISO w części Narzędzia > Opcje > Właściwości dokumentu > Standard projektowania.


Operacje

W narzędziu DimXpert Wymiarów operacje oznaczają operacje technologiczne. Na przykład w środowisku projektowania CAD tworzona jest operacja „skorupy”, która stanowi odmianę operacji „kieszeni” w technologii produkcji.

Obsługiwane operacje technologiczne:

  • Dodanie
  • Chamfer
  • Stożek
  • Walec
  • Dyskretne typy operacji
  • Zaokrąglenie
  • Otwór z pogłębieniem walcowym
  • Otwór z pogłębieniem stożkowym
  • Otwór prosty
  • Okrąg przecięcia
  • Linia przecięcia
  • Płaszczyzna przecięcia
  • Punkt przecięcia
  • Wrąb
  • Płaszczyzna
  • Kieszeń
  • Szczelina
  • Powierzchnia
  • Szerokość
  • Kula
