Dyskretne typy operacji DimXpert Wymiarów

Dyskretne typy operacji DimXpert Wymiarów zbudowane są na bazie Operacji DimXpert Wymiarów.

Dyskretny typ operacji Definicja Obsługiwane operacje Przykład
Zbiór Grupa dwóch lub więcej operacji technologicznych. Wszystkie

Operacje będące na obwodzie części są łączone w operację zbioru.

Zbiory są najbardziej użyteczne gdy konieczne jest zastosowanie tolerancji profilu powierzchni jednocześnie do zbioru operacji lub powierzchni.

Walec złożony Zbiór walców współosiowych posiadających ten sam promień. Na przykład: dwie ściany cylindryczne na górze tej części. Walec
Otwór złożony Zbiór otworów współosiowych posiadających tą samą średnicę. Na przykład: dwie wewnętrzne ściany cylindryczne podzielone rowkiem w tej części. Otwór prosty
Dyskretny typ operacji Definicja Obsługiwane operacje Przykład
Szyk Grupa operacji DimXpert Wymiarów posiadająca ten sam typ (otwór, szczelina, wrąb itp.) oraz parametry rozmiaru.

Są one zwykle skojarzone ze wspólnymi wymiarami i tolerancjami. Na przykład: zastosowanie wymiaru średnicy i tolerancji położenia i kształtu pozycji do szyku otworów.

  • Chamfer
  • Otwór z pogłębieniem walcowym
  • Otwór z pogłębieniem stożkowym
  • Walec
  • Zaokrąglenie
  • Wrąb
  • Otwór prosty
  • Szczelina


Operacje szyków otworów prostych, pogłębień walcowych, szczelin i wrębów
Połączony szyk Szyk DimXpert Wymiarów, który jest oparty na operacji lub operacjach modelowania SW i zachowuje z nimi skojarzenie.

Operacje szyku DimXpert Wymiarów połączone z operacjami modelowania są aktualizowane automatycznie, jeżeli nastąpi zmiana operacji modelowania.

Połączone szyki są identyfikowane w menedżerze DimXpertManager przez ikonę łącza .

Szyk szczeliny1 jest połączonym szykiem, a Szyk szczeliny2 nie.



Obsługiwane operacje modelowania:
  • Chamfer
  • Szyk kołowy
  • Wyciągnięcie wycięcia
  • Zaokrąglenie
  • Kreator otworów
  • Szyk liniowy
  • Lustro
  • Otwór prosty

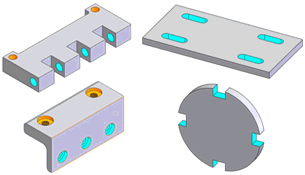

Spójrzmy na cztery niewielkie otwory w powyższej części. Oto przykłady tego, co może i co nie może mieć rezultat w postaci połączonego szyku.

Połączone:

  • Cztery otwory modelowane jako pojedyncza operacja otworu z kreatora otworów lub otworu prostego.
  • Cztery otwory modelowane przy użyciu pojedynczego wyciągnięcia wycięcia, którego szkic zawiera tylko 4 otwory.
  • Pojedyncza operacja otworu z kreatora otworów lub otworu prostego, a następnie szyk liniowy lub kołowy.

Nie połączone:

  • Część jest Importowanym obiektem
  • Cała część jest modelowana przy użyciu pojedynczego szkicu i operacji wyciągnięcia
