Okienka ekranu

Modele mogą być wyświetlane w jednym, dwóch lub czterech okienkach ekranu.

Aby otworzyć cztery okienka ekranu, należy:

  • Kliknąć Cztery widoki (pasek narzędzi Standardowe widoki) lub Okno > Okienko ekranu > Cztery widoki.


Przy użyciu paska narzędzi Standardowe widoki lub menu Okno można wyświetlić następujące układy okienek ekranu:

  Etykietka narzędzia Wyświetlane widoki
Pojedynczy widok Określony przez użytkownika
Dwa widoki - Poziomo Przedni i górny
Dwa widoki - Pionowo Przedni i prawy

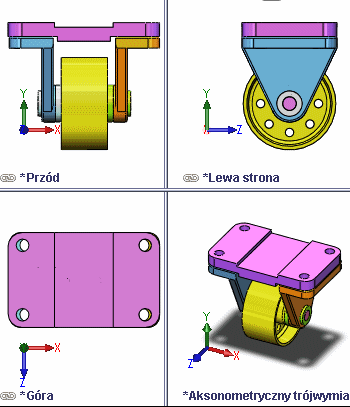

Cztery widoki Przedni, Prawy, Górny i Aksonometryczny trójwymiarowy (Rzutowanie amerykańskie) lub Przedni, Lewy, Górny i Aksonometryczny trójwymiarowy (Rzutowanie europejskie). Należy określić Rzutowanie europejskie lub Rzutowanie amerykańskie w menu Narzędzia > Opcje > Opcje systemu > Wyświetlaj/Wybór .
  • Lewy dolny narożnik każdego okienka ekranu wyświetla bieżącą orientację.
  • Aby wybrać inną orientację, należy kliknąć Orientacja widoku (pasek narzędzi Wyświetlacz przezroczysty).
  • Po przełączeniu z wyświetlania wielu okienek ekranu do pojedynczego okienka ekranu model wyświetla orientację aktywnego okienka ekranu. Jeżeli nastąpi ponownie przełączenie na wyświetlanie wielu okienek ekranu, ponownie pojawią się orientacje domyślne.
  • Orientację lub kąt obrotu modelu w dowolnym okienku ekranu można zmieniać niezależnie, o ile okienka ekranu nie są połączone.

Łączenie widoków ortogonalnych

Możemy łączyć widoki ortogonalne. Widoki nieortogonalne (takie jak Izometryczny, Aksonometryczny trójwymiarowy itp.) nie są połączone.

Aby połączyć widoki ortogonalne, należy:

  • Kliknąć przycisk Połącz widoki (pasek narzędzi Standardowe widoki) lub Okno > Okienko ekranu > Połącz widoki.

    Ikona w menu podręcznym Widok wskazuje połączone okienka ekranu.

Funkcje w widokach połączonych:
  • Powiększanie i przesuwanie są połączone dla wszystkich widoków ortogonalnych.
  • Obracanie widoku przy użyciu wskaźnika nie jest dostępne.
  • Jeżeli nastąpi obrócenie widoku poza jego orientację ortogonalną, widok ten przestanie być połączony.
  • Jeżeli włączone są połączone widoki, i obrócimy widok do orientacji ortogonalnej, to widok ten stanie się połączony.
