Развертка поверхностей

Доступно в SOLIDWORKS Рremium.

Можно развернуть одно- или многогранную поверхности. Нельзя развернуть поверхности, в которых есть отверстия или другая внутренняя геометрия.

Чтобы развернуть поверхность:

  1. Откройте файл каталог_установки\samples\whatsnew\parts\surface.sldprt.

  2. Нажмите Сплющить (панель инструментов "Поверхности") или Вставка > Поверхность > Сплющить.
  3. В графической области:
    1. Выберите поверхность для параметра Выбор грани/поверхности для развертывания.

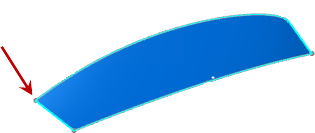

    2. Выберите вершину, отображенную для параметра Исходная точка уплощения вершины или кромки.

  4. Нажмите .

  5. В графической области правой кнопкой мыши нажмите развернутую поверхность и выберите Эпюра деформационного перемещения.

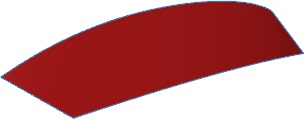

    Эпюра деформационного перемещения отображается в графической области, показывая место сжатия или растяжения поверхности.

  6. Для отображения только развернутой поверхности в дереве конструирования FeatureManager нажмите правой кнопкой мыши Граница-Поверхность3 и выберите Скрыть.



См. Справку SOLIDWORKS: Развернуть поверхность
