Définissez les propriétés lors de l'insertion d'axes de centrage dans les mises en plan. Les propriétés disponibles dépendent du type d'axe de centrage sélectionné.
Pour afficher le PropertyManager Axe de centrage :
Dans une mise en plan, cliquez sur Axe de centrage
(barre d'outils Annotations) ou sur .
Style
Définit le style d'axe de centrage. Pour plus de détails, voir la rubrique Style.
Insertion automatique
|
Pour tous les perçages
|
Options
|
|
Pour tous les congés
|
Options
|
|
Pour toutes les rainures
|
Options
Axes de centrage des rainures
|
Options
|
Lignes de raccordement
|
Elles relient les symboles d'axe de centrage.
|
|
Lignes circulaires
|
Crée la grande ligne de construction circulaire traversant les perçages dans la répétition.
|
|
Lignes radiales
|
Crée des lignes reliant le centre de la répétition aux perçages.
|
|
Axe de centrage de base
|
Ajoute un axe de centrage au centre de la répétition.
|
Options d'insertion manuelle
|
Axe de centrage unique
|
|
|
Axe de centrage linéaire
|

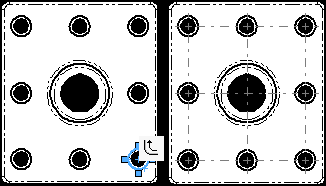

Insère un axe de centrage dans une répétition linéaire de cercles ou d'arcs. Lorsqu'une répétition linéaire est reconnue, cliquez sur Propager
 pour créer des axes de centrage dans toutes les occurrences de la répétition.
Lignes de raccordement. Elles relient les symboles d'axe de centrage.
|

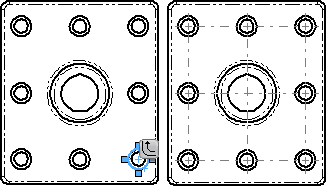

| Axes de centrage propagés à une répétition linéaire |
|
|
| Axes de centrage linéaires avec lignes de raccordement |
|
|
Axe de centrage circulaire
|
Insère des axes de centrage dans une répétition linéaire de cercles ou d'arcs.
Options
|
| |
Axe de centrage de rainure
|
|
| |
Lignes de raccordement
|
Lorsque c'est possible, ajoute automatiquement des lignes de raccordement pour de nouveaux axes de centrage. |
Attributs d'affichage
Désactivez Utiliser les réglages par défaut du document pour modifier les attributs suivants dans Propriétés du document - Lignes de construction/Axes de centrage.
|
Taille de l'axe
|
Taille de l'axe est la longueur du point central à une extrémité de l'axe de centrage.
|
|
Lignes prolongées
|
Les points centraux sont des axes de centrage avec l'option Lignes prolongées désactivée. Vous pouvez faire glisser les lignes prolongées pour les redimensionner.
|
|
| Sélectionnée |
Désactivée |
|
|
Intervalle
|
Ecart est la distance entre l'axe de centrage et la ligne prolongée. Vous pouvez modifier l'écart lorsque l'option Mise à l'échelle d'après l'échelle de la vue dans Propriétés du document - Lignes de construction/Axes de centrage est désactivée.
|
|
| Sélectionnée |
Désactivée |
|
|
Police des lignes de construction
|
|
|
| Sélectionnée |
Désactivée |
|
Angle
|
Angle
|
Si l'axe de centrage pivote avec la vue, l'angle de rotation apparaît dans cette case. Un angle positif fait pivoter l'axe de centrage dans le sens inverse des aiguilles d'une montre. |
Calque
|
Calque
|
Dans les mises en plan avec des calques nommés, sélectionnez un calque. |
