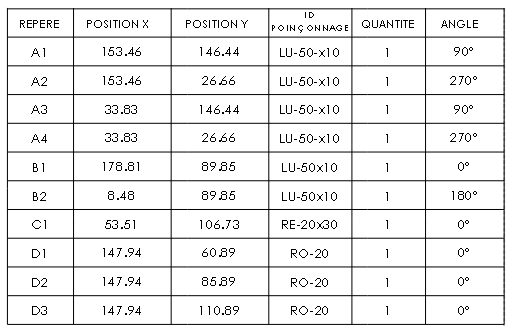

Vous pouvez insérer une table de poinçonnage dans la vue à l'état déplié de pièces de tôlerie dans les mises en plan.
Les tables de poinçonnage contiennent les fonctions des formes et des bibliothèques utilisées dans les corps de tôlerie, dont :
|
Repère
|
Annotation ajoutée à chaque fonction de poinçonnage à l'état déplié |
|
Position X
|
Distance depuis l'axe X jusqu'au point d'intersection de l'outil |
|
Position Y
|
Distance depuis l'axe Y jusqu'au point d'intersection de l'outil |
|
ID poinçonnage
|
Propriété de la fonction de bibliothèque/l'outil de forme utilisé dans le composant |
|
Grandeur
|
Nombre d'utilisations de l'outil de forme/la fonction de bibliothèque à l'état déplié |
|
Angle
|
Angle entre l'axe X et l'outil |
