Vues prédéfinies

Pour insérer une vue prédéfinie dans une mise en plan:

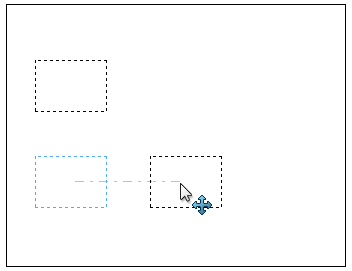

Vous pouvez ajouter des Vues projetées à une vue prédéfinie. Par exemple, si vous insérez une vue de face, vous pouvez projeter les vues du dessus et de droite pour créer 3 vues standard prédéfinies. Les vues projetées sont automatiquement orientées et alignées à la vue d'origine. Les vues projetées se comportent comme des vues prédéfinies.

Vous pouvez copier et coller les vues prédéfinies.

• Faire glisser. Faites glisser un modèle à partir de l'arbre de création FeatureManager d'un document de pièce ou d'assemblage ouvert et déposez-le dans le document de mise en plan. Toutes les vues prédéfinies disponibles sont remplies.
• Insérer modèle. A l'aide du bouton droit de la souris, cliquez dans une vue prédéfinie et sélectionnez Insérer modèle. Effectuez l'une des opérations suivantes:
  • Dans le PropertyManager Insérer modèle, sélectionnez un modèle dans la liste Documents ouverts ou cliquez sur Parcourir pour rechercher un fichier de modèle.
  • Sélectionnez une vue contenant un modèle.
  • Sélectionnez le modèle dans la zone graphique ou le FeatureManager d'une autre fenêtre.

    La vue et toutes les vues associées (telles que les vues projetées) sont remplies lorsque vous cliquez sur .

• Sélectionner ou Parcourir. Sélectionnez une vue prédéfinie. Dans le PropertyManager, sous Insérer modèle, sélectionnez un nom dans la liste de modèles Pièce/Assemblage ouverts dans la session en cours ou cliquez sur Parcourir et recherchez un fichier de modèle. La vue et toutes les vues associées (telles que les vues projetées) sont remplies lorsque vous cliquez sur .
