Modifica di una quota schizzo 2D con Instant2D

È possibile utilizzare Instant2D per manipolare dinamicamente le quote di schizzo in modalità schizzo. È possibile fare clic su una quota e modificarne rapidamente i valori senza aprire la finestra di dialogo Modifica della quota per reimpostare la geometria.

La funzionalità Instant2D è simile a Instant3D, con la sola differenza che Instant3D non è compatibile con la modalità schizzo.

Instant2D è attivato di default. Per commutarne la modalità, fare clic su Instant2D (barra degli strumenti Schizzo).

Per modificare funzioni con Instant2D:

  1. Aprire una parte che contiene una entità di schizzo 2D e fare clic su Modifica schizzo .
    Fare clic su Instant2D (barra degli strumenti Schizzo) se il comando non è abilitato.
  2. Fare clic sulla quota vicina alla linea di associazione.
    Vengono visualizzati i quadratini di ridimensionamento della quota.
  3. Effettuare una delle seguenti operazioni:
    1. Trascinare i quadratini di ridimensionamento della quota per modificare la posizione dei contorni dello schizzo.
      Viene visualizzato un righello. Utilizzare i righelli sullo schermo per misurare con precisione le modifiche.

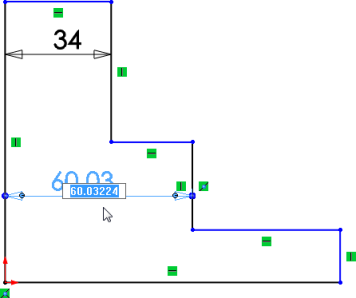

    2. Fare clic sul valore della quota e immettere la nuova quota nella relativa casella di immissione.
