Na ścianach sferycznych

Opcji tej można użyć tylko wtedy, gdy wszystkie wybrane ściany są sferyczne. Każda ściana może mieć różny środek. Kierunki promieniowe, długości i szerokości geograficznej dla każdej ściany bazują na ich własnych środkach.

Atrybut Wartość
Możliwe stopnie swobody dla siatek bryłowych 3 translacje
Możliwe stopnie swobody dla siatek skorupy 3 translacje i 3 obroty
Możliwe stopnie swobody dla kratownic 3 translacje
Symbol trójwymiarowy
translacja obrót
Elementy możliwe do wybrania Tylko ściany sferyczne
Translacje

Promieniowy

Długość geograficzna

Szerokość geograficzna

Obroty (tylko dla skorup)

Względem kierunku promieniowego

Względem kierunku długości geograficznej

Względem kierunku szerokości geograficznej

Kierunki promieniowy, długości i szerokości geograficznej ściany sferycznej ukazano na ilustracji. Aby zidentyfikować kierunek szerokości i długości geograficznej, należy użyć narzędzia Pokaż podgląd.

Przykład

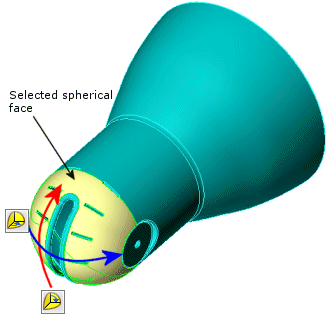

Sferyczna ściana części reflektora ukazana na ilustracji może obracać się tylko w kierunku szerokości geograficznej. Ustawienie zerowej translacji w pozostałych dwóch kierunkach — promieniowym i długości geograficznej — zapewni wymuszenie tego warunku.
  • Umocowana translacja promieniowa ( = 0)
  • Umocowana translacja długości geograficznej ( = 0)
  • Swobodny kierunek szerokości geograficznej
