曲面掃出 PropertyManager

以掃出曲面特徵為基礎設定 PropertyManager 選項。

若要開啟此 PropertyManager:

  1. 開啟具有封閉輪廓草圖和草圖路徑的零件,或在您能指定為路徑的模型上具有草圖線、邊線,或曲線的零件。
  2. 按一下掃出曲面 (「特徵」工具列)。

草圖輪廓

沿著 2D 或 3D 草圖路徑移動 2D 輪廓來產生掃出。

輪廓 設定用來產生掃出的輪廓 (剖面)。 在圖面或 FeatureManager(特徵管理員) 中選擇一個輪廓。若是曲面掃出特徵,輪廓可以是開放或封閉的。
路徑 設定輪廓掃出所沿的路徑。 在圖面或 FeatureManager(特徵管理員) 中選擇路徑。 路徑可以是開放或封閉的,也可以是一張草圖中所含的一組草圖曲線、一條曲線或一組模型邊線。 路徑的起點必須位於輪廓的平面上。

當路徑延伸貫穿輪廓時,您可以使用下列控制項。

方向一 在輪廓左側產生路徑線段的掃出特徵。
雙向 從草圖輪廓產生一個以路徑的兩個方向延伸的掃出。
您無法針對雙向掃出使用導引曲線或設定起始和終止相切。
方向二 為路徑的其他方向產生掃出。
您可以針對掃出的兩個方向獨立控制路徑的扭轉值,並將扭轉值套用在整個長度中。

圓形輪廓

沿著模型中的草圖線、邊線或曲線直接產生實體螺杆或空心軟管。

輪廓 設定用來產生掃出的輪廓 (剖面)。 在圖面或 FeatureManager(特徵管理員) 中選擇一個輪廓。 若是曲面掃出特徵,輪廓可以是開放或封閉的。
  直徑 指定輪廓的直徑。

不論是剖面、路徑或所形成的實體,都不能有自相交錯的情況。

導引曲線

不適用於雙向掃出。

導引曲線 當輪廓沿路徑掃出時導引輪廓。 在圖面中選擇導引曲線。
導引曲線必須與輪廓或與輪廓草圖上的點重合。
上移下移 調整導引曲線的順序。 選擇一條導引曲線 並調整輪廓的順序。
  合併平滑面 清除來改善有導引曲線掃出的效能,並在導引曲線或路徑不是曲率連續的所有點上分割掃出。 因此,導引曲線中的直線和圓弧會更精確地相配。

選擇合併平滑面
清除合併平滑面
當您清除合併平滑面時,可能會有某些稍後產生的特徵因幾何的變更而失敗。
顯示剖面 顯示掃出的剖面。 選擇箭頭 來檢視,並以剖面數量來解決輪廓的問題。



選項

  輪廓方位 控制當輪廓 沿著路徑 掃出時的方位。


依循路徑

剖面在任何時候都會與路徑維持同一角度。

依循路徑的範例
當您選擇依循路徑時,若沿著路徑上的微小及不平的曲率波動使輪廓不能對正,選項可穩定輪廓。

固定剖面法向量

不管路徑的相切向量,剖面永遠與開始剖面保持平行。

如果有多個輪廓,剖面永遠與開始剖面保持平行。
固定剖面法向量的範例

  輪廓扭轉 沿著路徑套用扭轉。 選擇以下之一︰

(僅針對 2D 路徑。) 對正輪廓垂直於路徑。 沒有套用修正。

依循路徑的範例

最小扭轉

(僅針對 3D 路徑。) 套用修正,將沿著路徑的輪廓扭轉最小化。

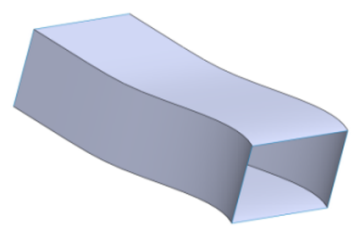

依循路徑最小扭轉的範例

依循路徑與第一條導引曲線

選擇依循路徑與第一條導引曲線時,居間剖面的扭轉是由路徑至第一條導引曲線的向量決定。 在所有居間剖面的草圖基準面中,水平基準面和向量之間的角度保持不變。 在已選擇一條或多條導引曲線時可用。

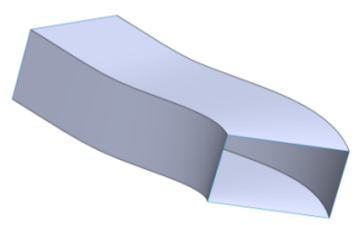

依循路徑最小扭轉的範例 (已選擇一條導引曲線)

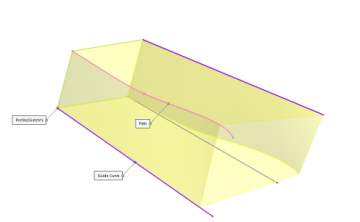

依循路徑依循第一條導引曲線的範例 (已選擇一條導引曲線)

依循第一條與第二條導引曲線

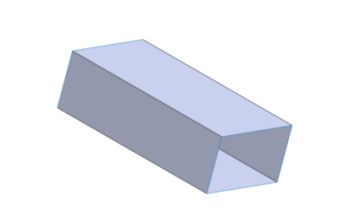

依循路徑最小扭轉的範例 (已選擇兩條導引曲線)

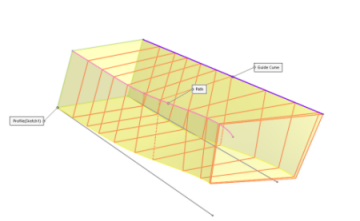

依循路徑依循第一條導引曲線的範例 (已選擇兩條導引曲線)

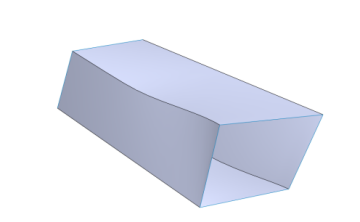

依循路徑依循第一條導引曲線第二條導引曲線的範例 (已選擇兩條導引曲線)
選擇依循第一條與第二條導引曲線時,居間剖面的扭轉是由第一條導引曲線至第二條導引曲線的向量決定。 在所有居間剖面的草圖基準面中,水平基準面和向量之間的角度保持不變。 在已選擇兩條或更多條導引曲線時可用。

指定扭轉角度

定義輪廓沿著路徑的扭轉。 選擇徑度、或圈數

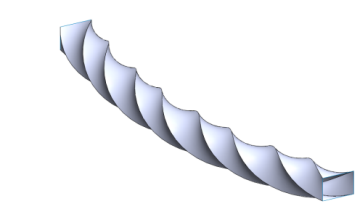

具備 2.00 圈數扭轉值的依循路徑範例
具備 2.00 圈數扭轉值的固定剖面法向量範例

對於封閉路徑,扭轉值必須等於完整圈數的倍數;例如,360 度或 6.2831 徑度。

指定方向向量

選擇特徵上的一個基準面、平坦面、直線、邊線、圓柱、軸、一組頂點等等來設定方向向量。 使用固定剖面法向量時可用。

具備指定方向向量依循路徑範例 (預覽中的短藍色直線)

與相鄰的面相切

將掃出附加至現有的幾何時可用。 使相鄰面相切於輪廓。 使用依循路徑時可用。

自然性

(僅針對 3D 路徑。) 輪廓沿著路徑掃出時,會轉軸以維持相對於路徑中曲率的相同角度。 可能會產生未預期的結果。

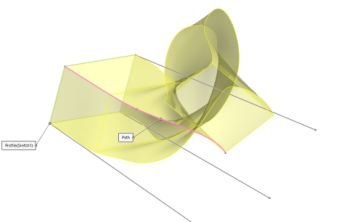

依循路徑自然性 (扭轉) 的範例

  合併相切面 如果掃出剖面具有相切線段,會使相對應的掃出曲面相切。 維持相切的面可以是基準面、圓柱面或圓錐面。 其他相鄰的面會被合併,並且會約略計算輪廓。 草圖弧線可能轉換為不規則曲線。 使用導引曲線時沒有任何效果。
  顯示預覽 顯示掃出的塗彩預覽。 清除來只顯示輪廓及路徑。

起始與終止相切

起始相切類型

不套用相切。

路徑相切

產生在起始處與路徑垂直的掃出。

終止相切類型

不套用相切。

路徑相切

產生在終止處與路徑垂直的掃出。

曲率顯示

網格預覽 在所選面上套用預覽網格,以改善曲面視覺效果。
網格密度 當您選擇網格預覽時可用。

調整網格的行數。

斑馬紋 顯示斑馬紋,使您更容易看到曲面皺褶或瑕疵。
曲率梳形 啟動曲率梳形的顯示。

至少選擇以下選項之一︰

方向一

切換沿著方向一的曲率梳形顯示。

方向二

切換沿著方向二的曲率梳形顯示。

對於任一方向,選擇編輯色彩來修改梳形色彩。

縮放比例

調整曲率梳形的大小。

密度

調整曲率梳形顯示的行數。
