Exportieren eines SOLIDWORKS Modells für die Verwendung mit der AEC-Software

Der Assistent für den Export nach AEC hilft Ihnen bei der Vorbereitung eines SOLIDWORKS Modells, damit Sie es in AEC-Software importieren können.

Der Assistent leitet Sie an bei der Bestimmung der Host-Ebene (fußbodenbasiert, decken- bzw. dachbasiert oder wandbasiert) und des anzuwendenden Befreiungsgrads. Sie können eine Voranzeige Ihrer Auswahl im Grafikbereich anzeigen, bevor Sie die korrekt ausgerichtete, vereinfachte Datei im .sat-Format speichern. Die resultierende Datei verwendet die Referenzkoordinaten, die Sie im Assistenten angeben.

  1. Öffnen Sie das zu exportierende Modell.
  2. Klicken Sie auf Für AEC exportieren (Extras-Symbolleiste) oder Extras > Für AEC exportieren.
  3. Im PropertyManager unter Host Definieren:
    1. Wählen Sie den Host-Komponententyp: Fußbodenbasierende Komponente, Decken-/dachbasierende Komponente oder Wandbasierende Komponente.
    2. Verwenden Sie den Flyout-FeatureManager, um die Hostreferenzebene auszuwählen.
    3. Wählen Sie optional Normal umkehren, um die standardmäßige Achsenausrichtung umzukehren.
      Standardmäßig wird das Ausgabe-Koordinatensystem für eine:
      • Fußboden- oder Decken-/Dach-basierende Komponente mit +Z senkrecht zur Fußbodenebene definiert.
      • Wandbasierende Komponente mit +Y senkrecht zur Wandreferenzebene definiert.
    4. Wählen Sie auf dem Modell einen Referenzpunkt.
  4. Klicken Sie auf .
  5. Wählen Sie auf der Seite Exportdetail spezifizieren unter Detaillierung Zielmodell einstellen eine der folgenden Optionen, und klicken Sie auf Voranzeige erstellen, um ein zweites Grafikfenster mit einer Voranzeige der zu exportierenden Detailgenauigkeit zu öffnen:

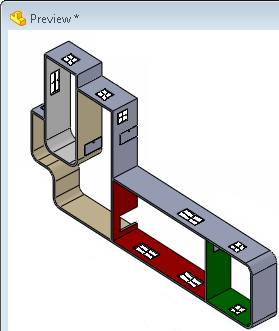

    • Hoch

      Das Modell wird exportiert, wie es ist, ohne Details zu entfernen.

      Die Voranzeige zeigt das Modell in der Ausrichtung, wie sie für AEC-Produkte erwartet wird.

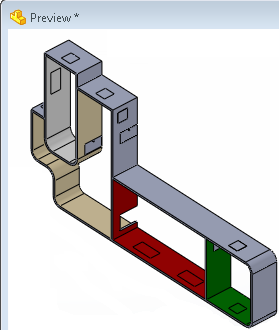

    • Mittel

      Alle internen Komponenten werden entfernt, und die interne Querschnittsgeometrie wird entfernt und zu einem Festkörper transformiert. Verrundungen und Fasen mit Radien kleiner als ein Zoll werden entfernt, und Bohrungen mit weniger als zwei Zoll Durchmesser werden unterdrückt.

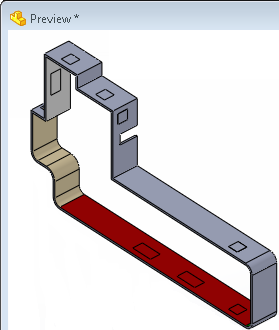

    • Niedrig

      Alle internen Komponenten werden entfernt, und die interne Querschnittsgeometrie wird entfernt und zu einem Festkörper transformiert. Verrundungen und Fasen mit einem Radius von weniger als zwei Zoll werden entfernt. Bohrungen mit einem Durchmesser von unter drei Zoll und lineare Austragungen mit einer Gesamttiefe von weniger als drei Zoll werden unterdrückt.

    • Anwenderdefiniert

      Voranzeige generieren ist nicht verfügbar. Klicken Sie auf , um den Defeature-Prozess zu starten.

      Siehe SOLIDWORKS Hilfe: Defeature-Werkzeug.

  6. Klicken Sie auf .
  7. Klicken Sie auf Als .SAT speichern.
  8. Bestimmen Sie den Dateinamen und den Speicherort, und klicken Sie auf Speichern.
