Deformazione - Da curva a curva

La deformazione da curva a curva è un modo più preciso per alterare una forma complessa. Con questa opzione, un oggetto viene deformato geometricamente in base ad una o più curve iniziali (o bordi, curve di sezione o di schizzo) fino ad un gruppo di curve di destinazione.

Le opzioni che determinano la forma della deformazione consentono di:
  • immobilizzare bordi e facce in modo che rimangano statici.
  • Aggiungere altre facce o corpi da deformare.
  • Impostare la rigidità e la precisione di forma.

Vedere Opzioni di deformazione Da curva a curva per ulteriori informazioni sulle opzioni disponibili nel PropertyManager.

Se la curva di destinazione è una faccia o un bordo di superficie, è possibile fare corrispondere i bordi iniziali di deformazione del modello mediante la continuità di posizione (transizione netta) oppure di tangenza (transizione uniforme).

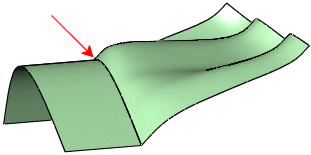

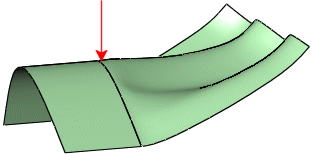

Esempio di deformazione con continuità di posizione Esempio di deformazione con continuità tangente
La continuità di posizione al limite di unione genera bordi vivi. In Opzioni di forma, selezionare Nessuna come Corrispondenza. La continuità di tangenza al limite di unione genera una transizione continua. In Opzioni di forma, selezionare Tangente di superficie come Corrispondenza.
knife_handle_1.gif knife_handle_2.gif
Curva di destinazione e corpo da deformare Deformazione Da curva a curva in corso
Risultato di deformazione Da curva a curva
